Speerzone (RZ) auf Basis der HD

Der Gefahrenabstand hängt von der Lichtstärke ab, die der Projektor produziert, und vom installierten Objektivtyp. Siehe Kapitel “HD bei der Funktionsweise modifizierter Optiken”.

Um ungeschulte Endnutzer (wie Veranstaltungsbesucher, Zuschauer) zu schützen, muss die Installation den folgenden Installationsanforderungen genügen: Bediener müssen den Zugang zum Laserstrahl innerhalb des Gefahrenabstands kontrollieren oder das Produkt in einer solchen Höhe installieren, dass der Abstand zu den Augen der Betrachter außerhalb der Gefahrenzone liegt. An keinem Punkt innerhalb von 2,0 Metern (SH) über jeder Fläche, auf der andere Personen als Bediener, Mitwirkende oder Mitarbeiter stehen dürfen, bzw. innerhalb von 1,0 Meter (SW) in seitlicher Trennung von jeder Position, an der sich Personen aufhalten dürfen, sind Strahlungspegel zulässig, die die Grenzwerte überschreiten. In Umgebungen, wo ein uneingeschränktes Verhalten einigermaßen vorhersehbar ist, sollte die Trennhöhe mindestens 3,0 Meter oder mehr betragen, um eine mögliche gefährliche Nähe innerhalb des Gefahrenabstands zu vermeiden, beispielsweise wenn eine Person auf den Schultern einer anderen Person sitzt.

Bei diesen Werten handelt es sich um Mindestwerte, die auf den Richtlinien von IEC 62471-5:2015, Abschnitt 6.6.3.5, basieren.

Der Installierer und der Benutzer müssen sich des Risikos bewusst sein und Schutzmaßnahmen auf Basis des Gefahrenabstands treffen, wie es auf dem Etikett und in den Benutzerinformationen beschrieben wird. Die Art der Installation, Trennhöhe, Absperrungen, ein Erkennungs- bzw. Warnsystem wie auch jegliche andere Kontrollmaßnahmen müssen dazu dienen, eine zu geringe Distanz zwischen dem menschlichen Auge und der Strahlung innerhalb des Gefahrenabstands zu vermeiden.

Zum Beispiel müssen Projektoren, die einen Gefahrenabstand von mehr als 1 Meter besitzen und Licht in einen unkontrollierten Bereich ausstrahlen, in welchem sich Personen aufhalten könnten, in Übereinstimmung mit den Parametern für „die feste Installation von Projektoren“ platziert werden. Dies führt zu einem Gefahrenabstand, der nicht bis in den Publikumsbereich hineinreicht, sofern der Strahl in einer Höhe von mindestens 2,0 Metern über dem Boden positioniert wird. In Umgebungen, wo ein uneingeschränktes Verhalten einigermaßen vorhersehbar ist, sollte die Trennhöhe mindestens 3,0 Meter oder mehr betragen, um eine mögliche gefährliche Nähe innerhalb des Gefahrenabstands zu vermeiden, beispielsweise wenn eine Person auf den Schultern einer anderen Person sitzt. Eine ausreichend große Trennhöhe kann dadurch erreicht werden, dass der Bildprojektor an der Decke montiert wird oder dass physische Absperrungen verwendet werden.

Je nach nationalen Vorschriften darf sich innerhalb der Zone zwischen Projektionsobjektiv und Gefährdungsdistanz (HD) keine Person im Bereich des projizierten Strahls aufhalten. Dies wird physisch verhindert, indem eine ausreichende Trennungshöhe eingerichtet oder Absperrungen platziert werden. Bei der Mindesttrennhöhe wird die Oberfläche berücksichtigt, auf der andere Personen als der Bediener, Mitwirkende oder Angestellte stehen dürfen.

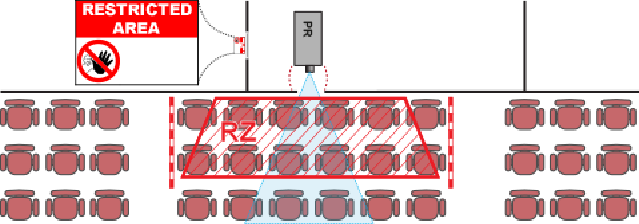

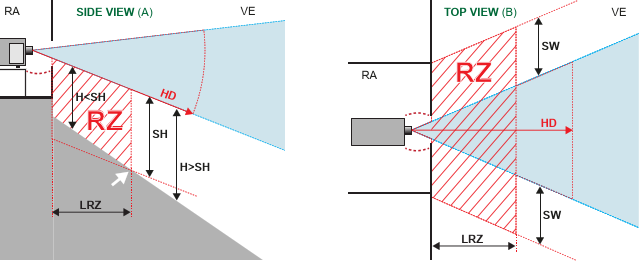

Abbildung 1–3 zeigt eine typische Einrichtung. Es muss verifiziert werden, dass diese Mindestanforderungen erfüllt sind. Ggf. muss eine Sperrzone (RZ) am Veranstaltungsort eingerichtet werden. Hierzu kann eine physische Absperrung, z. B. ein rotes Seil, wie in Abbildung 1–3 gezeigt verwendet werden.

Das Klebeschild für den Bereich mit eingeschränktem Zugang kann durch ein Klebeschild erstzt werden, auf dem nur das Symbol abgebildet ist.

USA-Markt

Für LIPs (Laser Illuminated Projectors) gelten für die Anwendung in den USA andere Bedingungen für die Sperrzone.

LIPs für eine Installation in einer beschränkten Umgebung (Kinos, Geschäftsräumen, Klassenzimmern, Museen ...) müssen in einer solchen Höhe vertikal über dem Boden installiert werden, dass die untere Ebene der Gefahrenabstandszone nicht niedriger als 2,5 Meter über dem Boden liegt. Der horizontale Sicherheitsabstand zur Gefahrenabstandszone darf 1 Meter nicht unterschreiten. Alternativ kann der horizontale Sicherheitsabstand (SW) wie folgt reduziert werden, wenn die Höhe der Trennungsabsperrung für den horizontalen Sicherheitsabstand mindestens 1 Meter hoch ist:

• 0 Meter, wenn die Höhe der Gefahrenzone mindestens 2,5 Meter ist.
• 0,1 Meter, wenn die Höhe der Gefahrenzone mindestens 2,4 Meter ist.
• 0,6 Meter, wenn die Höhe der Gefahrenzone mindestens 2,2 Meter ist.

LIPs für eine Installation in einer nicht beschränkten Umgebung (Konzerte ...) müssen in einer solchen Höhe vertikal über dem Boden installiert werden, dass die untere Ebene der Gefahrenabstandszone nicht niedriger als 3 Meter über dem Boden liegt. Der horizontale Sicherheitsabstand zur Gefahrenabstandszone darf 2,5 Meter nicht unterschreiten. Jeder Zugang von Personen zur Gefahrenzone muss, wenn zutreffend, durch Barrieren beschränkt werden. Wenn in einer nicht überwachten Umgebung der Zugang von Personen möglich ist, müssen die horizontalen und vertikalen Sicherheitsabstände so erhöht werden, dass eine Exposition in der Gefahrenabstandszone verhindert wird.

Der LIP muss durch Barco oder durch einen geschulten und von Barco autorisierten Monteur installiert werden und darf nur an Varianzinhaber für Laserlichtshows übertragen werden. Dies gilt für Händler und Verleiher, da sie den LIP möglicherweise installieren müssen (Demoinstallation) und/oder den LIP übertragen (verkaufen, vermieten, leasen). Händler und Verleiher müssen Verkaufs- und Installationsunterlagen fünf Jahre lang aufbewahren. Varianzinhaber können derzeit über eine Varianz für die Produktion von Klasse IIIb- und IV-Laserlichtshows und/oder für die Integration der RG3-LIPs verfügen. Laserlichtshow-Varianzen für RG3-LIPs können angefordert werden, indem Sie den Antrag an RadHealthCustomerService@fda.hhs.gov senden.

Die Installations-Checkliste für RG3-Laserprojektoren muss nach der Installation vollständig ausgefüllt werden. Die Installations-Checkliste kann von der Barco-Website heruntergeladen werden. Der Monteur muss diese Checkliste fünf Jahre lang aufbewahren. Eine Kopie kann vor Ort verbleiben.

Installieren Sie eine oder mehrere leicht zugängliche Kontrollmöglichkeiten, um das LIP-Projektionslicht sofort zu unterbrechen. Der Stromeingang an der Seite des Projektors ist ein zuverlässiger Trennschalter. Wenn der Projektor ausgeschaltet werden muss, muss stets das Netzkabel an der Seite des Projektors abgezogen werden. Wenn der Stromeingang an der Seite des Projektors nicht zugänglich ist (z. B. bei Konsolenmontage), müssen die Steckdosen, die den Projektor versorgen, leicht zugänglich in der Nähe des Projektors installiert werden oder ein uneingeschränkt zugänglicher Hauptschalter muss in die feste Verkabelung integriert werden.
