3.3 LCD-Touch-Panel

Funktion

Das LCD-Touch-Panel hat zwei Hauptfunktionen:

Zeigt die Menüs, Einstellungsinformationen und, falls aktiviert, eine Spiegelung der OSD-Anzeige (On Screen Display) an.
Informationen über den Status des Projektors:
- Projektorstatus
- Netzwerkadresse
- Aktive Quelle
- Aktuelle Firmwareversion
- Betriebsdaten
- Aktive Funktionen (aktivierte Funktionen)

Mithilfe der Taste Menü auf dem lokalen Tastenfeld oder auf der Fernbedienung können Sie zwischen den beiden Hauptfunktionen wechseln.

Das LCD-Touch-Panel wird 30 Sekunden nach der letzten Tastenbetätigung ausgeblendet.

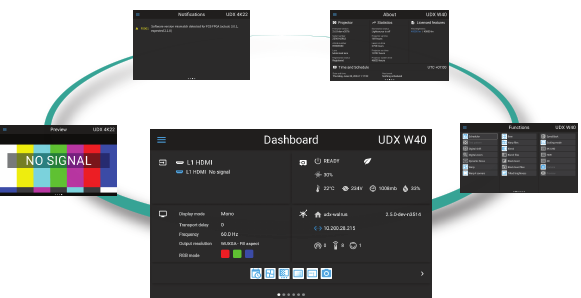

Abbildung 3–2 Beispiel für die Pulse OSD-Benutzeroberfläche

Hinweis: Eine Pulse OSD detaillierte Anleitung zu allen Softwarefunktionen des Projektors finden Sie im Benutzerhandbuch.

Navigation

Verwenden Sie die Pfeiltasten auf dem lokalen Tastenfeld oder auf der Fernbedienung, um durch die Menüs auf dem LCD-Touch-Panel zu navigieren.

Neben der Fernbedienung und dem lokalen Tastenfeld können Sie auch mit der Touch-Funktion des LCD-Panels in den Menüs navigieren:

Tippen Sie auf die Symbole, um die Funktionen auszuwählen.
Tippen Sie auf Schalter, um sie umzuschalten.
Tippen Sie auf Schieberegler und ziehen Sie sie, um den Wert anzupassen.

Hinweis: Aufgrund eines optimaleren Layouts des LCD in Bezug auf die Touch-Funktionalität kann das Layout der LCD-Menüs im Vergleich zum OSD-Menü teilweise leicht abweichen.
