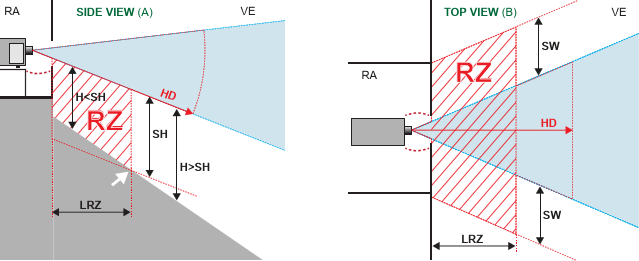

Zona di restrizione (RZ) in base alla HD

La HD dipende dalla quantità di lumen prodotti dal proiettore e dal tipo di lente installata. Vedere il capitolo “DNRO in funzione della modifica del gruppo ottico”.

Per proteggere gli utenti finali non esperti (ad esempio i visitatori o gli spettatori di una sede per eventi), l’installazione deve avvenire in conformità con i seguenti requisiti: gli operatori dovranno controllare l’accesso al raggio all’interno della distanza nominale di rischio oculare o installare il prodotto a un’altezza tale da impedire agli occhi degli spettatori di trovarsi alla distanza nominale di rischio oculare. Non dovranno essere consentiti livelli di radiazioni superiori ai limiti in nessun punto a meno di 2 metri (SH) sopra qualsiasi superficie su cui possono stazionare persone diverse dagli operatori, da chi si esibisce o dal personale addetto oppure a meno di 1,0 metro (SW) di separazione laterale da qualsiasi punto in cui tali persone possono trovarsi. In ambienti in cui è possibile prevedere ragionevolmente un comportamento senza limitazioni, l’altezza minima di separazione deve risultare superiore o uguale a 3,0 metri per impedire una potenziale esposizione, ad esempio da parte di un individuo seduto sulle spalle di un altro, all’interno della distanza nominale di rischio oculare.

Tali valori rappresentano valori minimi basati sulle linee guida fornite nella norma IEC 62471-5:2015 sezione 6.6.3.5.

L’installatore e l’utente finale devono comprendere il rischio e applicare misure protettive basate sulla distanza di rischio, come indicato sull’etichetta e nelle informazioni per l’utente. Il metodo di installazione, l’altezza di separazione, le barriere, il sistema di rilevamento o altre misure di controllo applicabili devono prevenire un accesso oculare pericoloso alle radiazioni all’interno della distanza di rischio.

Ad esempio, i proiettori che dispongono di una distanza di rischio superiore a 1 metro ed emettono luce in un’area non controllata in cui possono essere presenti delle persone devono essere posizionati in base ai parametri di “installazione fissa del proiettore”, comportando una HD che non si estenda all’area del pubblico, a meno che il fascio si trovi ad almeno 2,0 metri sopra il livello del pavimento. In ambienti in cui è possibile prevedere ragionevolmente un comportamento senza limitazioni, l’altezza minima di separazione deve risultare superiore o uguale a 3,0 metri per impedire una potenziale esposizione, ad esempio da parte di un individuo seduto sulle spalle di un altro, all’interno della distanza nominale di rischio oculare. Un’altezza di separazione sufficientemente grande può essere ottenuta montando il proiettore di immagini sul soffitto o mediante l’uso di barriere fisiche.

In base alle normative nazionali, a nessuna persona è consentito entrare nel raggio proiettato all’interno della zona tra la lente di proiezione e la distanza di rischio (HD). Ciò sarà fisicamente impossibile creando un’altezza di separazione sufficiente o posizionando delle barriere. L’altezza di separazione minima tiene conto della superficie su cui possono stazionare persone diverse dall’operatore, da chi si esibisce o dal personale addetto.

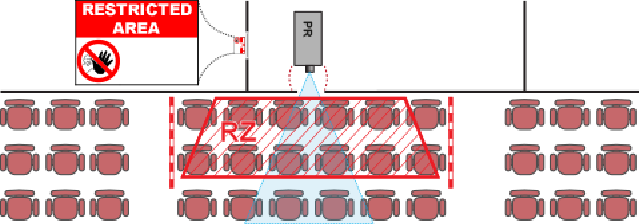

L’Immagine 1–3 mostra un’installazione tipica. È indispensabile verificare che questi requisiti minimi siano rispettati. Se necessario, si dovrà realizzare una zona riservata (RZ) nella sede dell’evento. Ciò si può ottenere creando una barriera fisica, ad esempio una fune rossa, come illustrato nell’Immagine 1–3.

L’adesivo dell’area riservata può essere sostituito con un adesivo recante solo il simbolo.

Mercato USA

Per applicazioni LIP (Laser Illuminated Projectors) installate nel mercato degli Stati Uniti, si applicano condizioni diverse sulla zona di restrizione.

Le applicazioni LIP per installazioni in ambienti con limitazioni (cinema, sale riunioni, aule, musei...) devono essere posizionate verticalmente sopra il pavimento in modo che la piastra inferiore della Zona distanza di rischio non sia inferiore a 2,5 metri sopra il pavimento. Lo spazio orizzontale fino alla zona distanza di rischio non deve essere inferiore a 1 metro. In alternativa, nel caso in cui l’altezza della barriera di separazione per il gioco orizzontale sia di almeno 1 metro, allora il gioco orizzontale (SW) può essere ridotto a:

• 0 metri se l’altezza della zona di pericolo è minimo 2,5 m.
• 0,1 metri se l’altezza della zona di pericolo è minimo 2,4 m.
• 0,6 m se l’altezza della zona di pericolo è minimo 2,2 m.

Le applicazioni LIP per installazioni in ambienti senza limitazioni (concerti, ecc.) devono essere posizionate verticalmente sopra il pavimento in modo che la piastra inferiore della Zona distanza di rischio non sia inferiore a 3 metri sopra il pavimento. Lo spazio orizzontale fino alla zona distanza di rischio non deve essere inferiore a 2,5 metri. Ogni accesso umano orizzontale alla zona di rischio, se presente, deve essere delimitato da barriere. Nel caso in cui sia possibile l’accesso umano in un ambiente non supervisionato, lo spazio orizzontale o verticale deve essere aumentano per impedire l’esposizione nella zona distanza di rischio.

Le applicazioni LIP devono essere installate da Barco o da installatori formati e autorizzati da Barco o devono essere trasferite solo a proprietari della varianza dello show di luce laser. Ciò è applicabile ai concessionari e i distributori in quanto essi potrebbero aver bisogno di installare applicazioni LIP (installazione demo) e/o il loro trasferimento (vendita, affitto, noleggio). Rivenditori e distributori sono tenuti a conservare i dati di vendita e installazione per un periodo di 5 anni. I proprietari della varianza possono essere attualmente in possesso di una varianza per la produzione di show di luce laser di Classe IIIB e IV e/o l’incorporazione di applicazioni LIP RG3. È possibile richiedere la varianza dello show di luce laser per applicazioni LIP RG3 inviando la domanda all’indirizzo RadHealthCustomerService@fda.hhs.gov.

La lista di controllo per proiettori illuminati a laser RG3 deve essere interamente completata dopo l’installazione. La lista di controllo è scaricabile dal sito web di Barco. L’installatore è tenuto a conservare la lista di controllo per un periodo di 5 anni. Una copia può rimanere in sede.

Installare uno o più comandi facilmente accessibili per interrompere immediatamente la luce di proiezione LIP. L’ingresso di alimentazione sul lato del proiettore è considerato un dispositivo scollegato affidabile. Quando viene richiesto di spegnere il proiettore, scollegare sempre il cavo di alimentazione sul lato del proiettore. Se l’ingresso di alimentazione alla base del proiettore non è accessibile (ad esempio nelle installazioni truss), la presa che alimenta il proiettore deve essere installata accanto al proiettore ed essere facilmente accessibile, oppure è necessario incorporare nel cablaggio fisso un dispositivo di disconnessione facilmente accessibile.
