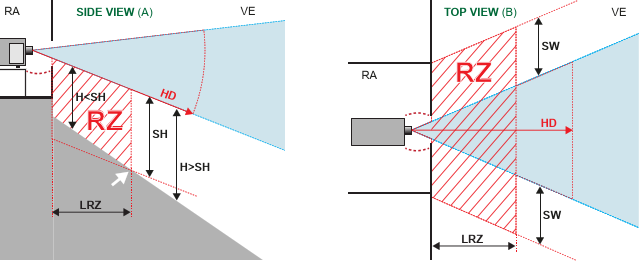

Beperkingszone (RZ) op basis van de HD

De HD is afhankelijk van het aantal lumens dat de projector produceert en het type lens dat is geplaatst. Zie hoofdstuk “Veiligheidsafstand voor het wijzigen van de optica”.

Om onopgeleide eindgebruikers (zoals zaalbezoekers, toeschouwers) te beschermen, moet de installatie aan de volgende vereisten voldoen: operatoren moeten ervoor zorgen dat de toegang tot de straal binnen de veiligheidsafstand blijft of dat het product op veilige hoogte voor het blikveld van toeschouwers wordt geïnstalleerd. Het stralingsniveau is nooit hoger dan de toegestane limiet op een punt lager dan 2,0 meter (SH) boven een oppervlak waarop personen anders dan operators, uitvoerenden of werknemers zouden kunnen staan, of lager dan 1,0 meter (SW) laterale scheidingsafstand van een plaats waar dergelijke personen zich mogen bevinden. In omgevingen waarin onbegrensde toegang redelijkerwijs kan worden verwacht, dient de minimale scheidingshoogte 3,0 meter of meer te zijn om mogelijke blootstelling te voorkomen, bijvoorbeeld wanneer een persoon binnen de veiligheidsafstand bij een ander op de schouders zit.

Dit zijn minimumwaarden die gebaseerd zijn op de richtlijnen zoals voorzien in IEC 62471-5:2015 lid 6.6.3.5.

De installateur en de gebruiker moeten het risico begrijpen en veiligheidsmaatregelen toepassen gebaseerd op de veiligheidsafstand die staat aangegeven op het label en in de gebruikershandleiding. De installatiemethode, de scheidingshoogte, de afzetting en het detectiesysteem of andere toepasselijke veiligheidsmaatregelen moeten de veiligheidsafstand waarborgen om gevaarlijke blootstelling aan straling te voorkomen.

Projectoren met een veiligheidsafstand (HD) van meer dan 1 meter die licht uitstralen naar een onbeheerd gebied waarin personen aanwezig kunnen zijn, moeten bijvoorbeeld conform de parameters voor vaste projectorinstallatie worden geplaatst zodat een veiligheidsafstand ontstaat die niet binnen het toeschouwersgebied valt, tenzij de straal zich ten minste 2 meter boven het vloerniveau bevindt. In omgevingen waarin onbegrensde toegang redelijkerwijs kan worden verwacht, dient de minimale scheidingshoogte 3,0 meter of meer te zijn om mogelijke blootstelling te voorkomen, bijvoorbeeld wanneer een persoon binnen de veiligheidsafstand bij een ander op de schouders zit. Een voldoende grote scheidingshoogte kan worden gerealiseerd door de beeldprojector aan het plafond te bevestigen of door het gebruik van fysieke afzettingen.

Volgens de nationale eisen mag niemand de projectiestraal binnengaan in de zone tussen de projectielens en de bijbehorende veiligheidsafstand (HD). Dit moet fysiek onmogelijk worden gemaakt door voor voldoende scheidingshoogte te zorgen of door afzettingen te plaatsen. In de minimale scheidingshoogte is het oppervlak in overweging genomen waarop personen anders dan de operator, uitvoerenden of werknemers mogelijkerwijs zouden kunnen staan.

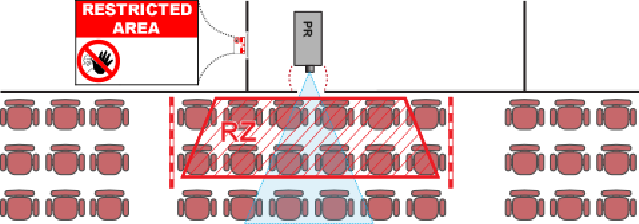

Op Afbeelding 1–3 wordt een standaard installatie weergegeven. Er moet bevestigd worden dat aan deze minimumeisen is voldaan. Indien nodig moet een beperkingszone (RZ) in de zaal worden vastgesteld. Dit kunt u doen door middel van een fysieke afzetting, bijvoorbeeld een rood touw, als geïllustreerd in Afbeelding 1–3.

De beperkingszonesticker kan worden vervangen door een sticker met alleen het symbool.

VS

Voor door laser verlichte projectoren (LIP - Laser Illuminated Projectors) die in de VS zijn geïnstalleerd, gelden andere voorwaarden voor de beperkingszone.

LIP's die in een beperkte omgeving (bioscopen, zakelijke ruimtes, klaslokalen, musea, ...) worden geïnstalleerd, moeten op een hoogte en verticaal boven de vloer worden geplaatst zodat het bodemvlak van de gevarenzone zich ten minste 2,5 meter boven de vloer bevindt. De horizontale afstand tot de gevarenzone moet minstens 1 meter bedragen. Als de scheidingsafzetting voor de horizontale afstand minstens 1 meter hoog is, kan de horizontale afstand (SW) evenwel worden verkleind tot:

• 0 meter als de gevarenzone minstens 2,5 meter hoog is.
• 0,1 meter als de gevarenzone minstens 2,4 meter hoog is.
• 0,6 meter als de gevarenzone minstens 2,2 meter hoog is.

LIP's die in een niet-beperkte omgeving (concerten, ...) worden geïnstalleerd, moeten op een hoogte en verticaal boven de vloer worden geplaatst zodat het bodemvlak van de gevarenzone zich ten minste 3 meter boven de vloer bevindt. De horizontale afstand tot de gevarenzone moet minstens 2,5 meter bedragen. Afzettingen moeten voorkomen dat personen de gevarenzone horizontaal kunnen betreden. Als toegang mogelijk is in een ongecontroleerde omgeving, moeten de horizontale of verticale afstanden worden vergroot om blootstelling aan de gevarenzone te voorkomen.

De LIP moet geïnstalleerd worden door Barco of door een opgeleide en door Barco bevoegde installateur en mag alleen doorgegeven worden aan houders van een laserlichtshowvergunning. Dit geldt voor dealers en verdelers omdat zij de LIP mogelijk moeten installeren (demo-installatie) en/of omdat zij de LIP doorgeven (verkopen, verhuren, leasen). Dealers en distributeurs bewaren de verkoop- en installatiegegevens gedurende een periode van 5 jaar. Eigenaars van varianties kunnen bijvoorbeeld momenteel een variantie hebben op de productie van laserlampen klasse IIIb en IV en/of voor integratie van de RG3 LIP's. Laserlichtshowvergunningen voor RG3 LIPs kunnen aangevraagd worden door de aanvraag te mailen naar RadHealthCustomerService@fda.hhs.gov.

De checklist voor installatie van door laser verlichte RG3-projectoren moet na de installatie volledig worden ingevuld. Deze checklist voor installatie kan gedownload worden via de Barco-website. De installateur bewaart de controlelijst gedurende een periode van 5 jaar. Een kopie kan ter plaatse bewaard worden.

Installeer één of meerdere bereikbare bedieningselementen waarmee het LIP-projectielicht onmiddellijk kan worden gestopt. De stroomtoevoer aan de zijkant van de projector wordt gezien als een betrouwbare methode voor loskoppeling van het apparaat. Wanneer u de projector moet uitschakelen, moet u het netsnoer loskoppelen van de projector. Indien de stroomtoevoer aan de zijde van de projector niet bereikbaar is (bijvoorbeeld bij plafondmontage), dient de contactdoos voor de projector zich vlakbij het apparaat te bevinden en gemakkelijk bereikbaar te zijn, of moet een gemakkelijk bereikbaar apparaat voor algemene stroomonderbreking in de vaste bedrading worden geïntegreerd.
