Balder - LCD-aanraakpaneel - Gebruikershandleiding (HTML)

3.3 LCD-aanraakpaneel

Functionaliteit

Het LCD-aanraakpaneel bevat twee hoofdfuncties:

Toont de menu's, informatie over aanpassingen en, indien ingeschakeld, een spiegel van het OSD (On Screen Display).
Informatie over de status van de projector:
- Projectorstatus
- Netwerkadres
- Actieve bron
- Huidige firmwareversie
- Gebruiksgegevens
- Actieve functies (ingeschakelde functies).

Wissel tussen de twee hoofdfuncties door de knop Menu op het lokale toetsenblok of op de afstandsbediening te gebruiken.

Het LCD-aanraakpaneel zal 30 seconden na de laatste toetsaanslag worden uitgeschakeld.

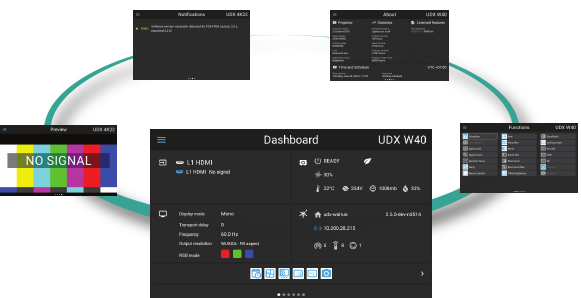

Afbeelding 3–2 Voorbeeld van de Pulse OSD-gebruikersinterface

Opmerking: Raadpleeg de Pulse OSD gebruikershandleiding voor gedetailleerde informatie over alle softwarefuncties van de projector.

Navigatie

Gebruik de pijltoetsen op het lokale toetsenblok of op de afstandsbediening om door de menu's op het LCD-aanraakpaneel te navigeren.

Naast de afstandsbediening en het lokale toetsenblok kunt u ook de aanraakfunctionaliteit van het LCD-paneel gebruiken om door de menu's te navigeren:

Druk op de pictogrammen om de functies te selecteren.
Selecteer de schakelaars om te wisselen.
Selecteer en sleep de schuifregelaars om de waarde van de schuifregelaar aan te passen.

Opmerking: De lay-out van de LCD-menu's kan soms licht verschillen van die van het OSD-menu, omdat die lay-out beter geschikt is in combinatie met de aanraakfunctionaliteit van het LCD-scherm.
