Заборонена зона (RZ), що визначається HD

HD залежить від кількості люменів, які продукуються проектором, і типу встановленого обєктива. Див. розділ “Врахування небезпечної відстані в роботі модифікуючої оптичної системи”.

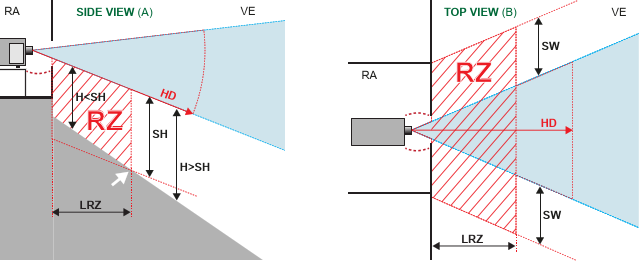

Щоб захистити непідготовлених кінцевих користувачів (зокрема відвідувачів заходу, глядачів), встановлення має відповідати наступним вимогам: оператори повинні контролювати доступ до променя в межах небезпечної відстані або ж встановлювати виріб на такій висоті, на якій перебування глядачів у небезпечній зоні буде неможливе. Рівні опромінення, що перевищують межі, не дозволятимуться в будь-якій точці на відстані менше 2,0 метрів (SH) над будь-якою поверхнею, на якій дозволяється стояти особам, які не є операторами, виконавцями або співробітниками, або на відстані менше 1,0 метра (SW) бокового інтервалу від будь-якого місця, де таким особам дозволяється знаходитися. На заходах, де можна об’єктивно передбачити неорганізовану поведінку, мінімальна висота інтервалу повинна бути більшою ніж 3,0 метри, щоб запобігти потенційному опроміненню (наприклад, коли особа сидить на плечах іншої особи) в межах HD.

Ці значення є мінімальними значеннями і ґрунтуються на вимогах, зазначених в IEC 62471-5:2015, розділ 6.6.3.5.

Спеціаліст із монтажу та користувач повинні розуміти ризик і вдаватися до заходів безпеки, виходячи з небезпечної відстані, яка зазначена на табличці та в інформації для користувачів. Спосіб встановлення, висота інтервалу, бар’єри, система виявлення або інші відповідні засоби контролю повинні запобігати небезпечному опроміненню очей в межах небезпечної відстані.

Наприклад, проектори, в яких HD складає більше 1 м, і які випромінюють світло в неконтрольовану область, де можуть знаходитися люди, повинні розміщуватися у відповідності до параметрів "стаціонарного встановлення проектора". В такому разі небезпечна відстань (HD) не простягатиметься в область перебування аудиторії, якщо промінь знаходитиметься на відстані щонайменше 2,0 метрів над рівнем підлоги. На заходах, де можна об’єктивно передбачити неорганізовану поведінку, мінімальна висота інтервалу повинна бути більшою ніж 3,0 метри, щоб запобігти потенційному опроміненню (наприклад, коли особа сидить на плечах іншої особи) в межах HD. Досить великої висоти інтервалу можна досягнути за рахунок встановлення проектора на стелі або використання фізичних бар’єрів.

Беручи до уваги національні вимоги, жодній особі не дозволяється потрапляти в промінь проектора в межах зони між проекційним об'єктивом і відповідною небезпечною відстанню (HD) Це повинно бути фізично неможливо завдяки забезпеченню достатньої висоти інтервалу або розміщенню бар'єрів. Для мінімальної висоти інтервалу враховується поверхня, на якій дозволяється стояти особам, які не є операторами, виконавцями або співробітниками.

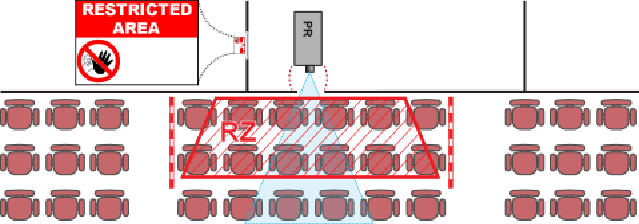

На мал. Зображення 1–3 зображене типове розміщення. Необхідно перевірити, чи ці мінімальні вимоги дотримані. За потреби на місці проведення заходу необхідно облаштувати зону обмеженого доступу (RZ). Це можна зробити за допомогою фізичного бар’єру (наприклад, червоної мотузки, як це показано на мал. Зображення 1–3).

Наклейку "заборонена зона" можна замінити наклейкою з одним лише знаком.

Ринок США

Для LIP (Laser Illuminated Projectors — проектори з лазерним підсвічуванням), що встановлюються на території США, застосовуються інші умови щодо зони обмеженого доступу.

LIP, призначені для встановлення в обмеженому просторі (кінотеатри, конференц-зали, аудиторії, музеї тощо), слід встановлювати на такій висоті, щоб нижня площина зони небезпечної відстані була не нижче ніж на 2,5 м над підлогою. Відстань по горизонталі до зони небезпечної відстані має становити щонайменше 1 метр. Якщо висота розділювального бар’єру для відстані до небезпечної зони по горизонталі становить не менше ніж 1 м, відстань по горизонталі (SW) може бути зменшено до:

• 0 м, якщо висота небезпечної зони не менше ніж 2,5 м.
• 0,1 м, якщо висота небезпечної зони не менше ніж 2,4 м.
• 0,6 м, якщо висота небезпечної зони не менше ніж 2,2 м.

В необмеженому просторі (концертні зали тощо) проектори з лазерним підсвічуванням мають встановлюватися так, щоб нижня межа небезпечної зони перебувала не нижче 3 м над рівнем підлоги. Відстань по горизонталі до зони небезпечної відстані має становити щонайменше 2,5 м. Будь-які шляхи підходу до небезпечної зони по горизонталі мають бути перекриті загородженнями. Якщо за відсутності контролю можливий доступ людей, горизонтальні або вертикальні відстані потрібно збільшити, щоб не допустити потрапляння до зони небезпечної відстані.

Встановлювати проектор із лазерним підсвічуванням може тільки фахівець Barco чи навчений монтер, уповноважений компанією Barco; допускається передача тільки власнику дійсного дозволу на відхилення від інструкцій при проведенні лазерного шоу. Це стосується дилерів і дистриб'юторів, оскільки вони встановлюють (демо-встановлення) і передають (продають, здають в оренду) проектори з лазерним підсвічуванням. Дилери та дистриб’ютори мають зберігати історію продажів і встановлень протягом 5 років. Власники можуть мати дійсний дозвіл на організацію лазерних шоу класу IIIb та IV та/або на включення до своїх шоу LIP RG3. Запит на отримання дозволу на відхилення від інструкцій при проведенні лазерного шоу LIP RG3 можна надіслати на адресу RadHealthCustomerService@fda.hhs.gov.

Після встановлення лазерних проекторів RG3 необхідно повністю заповнити контрольний список встановлення. Цей контрольний список можна завантажити з веб-сайту Barco. Монтер має зберігати інструкції протягом 5 років. Копія може залишатися на об’єкті.

Встановіть і тримайте напоготові один чи кілька елементів керування, що дозволяють негайно вимикати світло LIP. Вхід живлення з боку проектора вважається надійним пристроєм вимкнення. В разі необхідності вимкнення проектора від'єднайте кабель живлення з боку проектора. Якщо ж вхід живлення з боку проектора недоступний (наприклад, у разі кріплення на стяжках), розетка, з якої подається живлення на проектор, має бути розміщена поблизу проектора та повинна бути легко доступна, або ж у фіксованій розводці має бути передбачений легкодоступний звичайний пристрій вимкнення.
