2.5.1 Adaptér pasivního jednotlivého spojení

Informace

Adaptér pasivního jednotlivého spojení převádí vstupní signály DisplayPort na výstupní signály jednotlivého spojení DVI. Je kompatibilní se všemi monochromatickými displeji Barco (stupně šedé) a s barevnými modely až do rozlišení 2MP. Pro barevné displeje s rozlišením 3MP a větším je nutný adaptér dvojitého spojení.

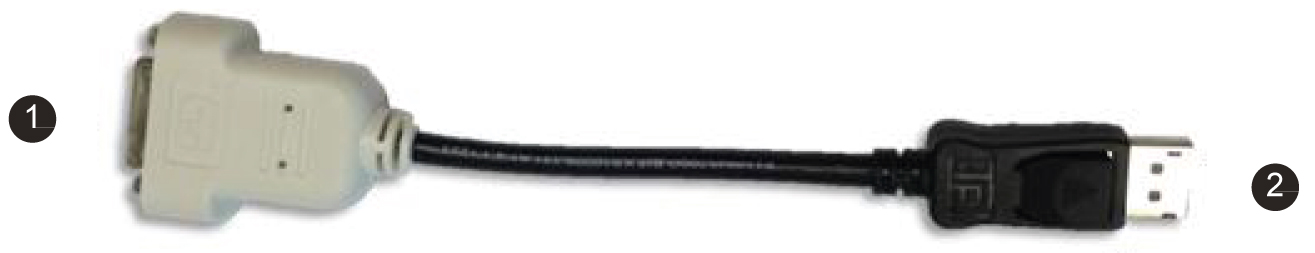

Obrázek 2–8 Adaptér jednotlivého spojení
  1. Do kabelu jednotlivého spojení DVI displeje
  2. Do konektoru DisplayPort na Barco Display Controller
