2.3 Postup instalace

Tip: Pokud používáte hlavní desku s integrovanou grafickou kartou, kterou nechcete použít jako součást zobrazovací soustavy, deaktivujte ji buď v nástroji pro nastavení systému (BIOS) nebo ve správci zařízení systému Windows.
Varování: Aby se zabránilo mechanickému namáhání, manipulujte s deskou 2 rukama na obou stranách a nepoužívejte žádné součásti jako rukojeť.
Jak nainstalovat

Následující pokyny vás postupně provedou instalací Barco Display Controller pro zobrazovací systém Barco.

  1. Pokud nebude používat starý produkt Display Controller, odinstalujte ovladače a software.
  2. Vypněte počítač, monitor či monitory a další periferní zařízení.

  3. Ze zásuvky vytáhněte napájecí kabel počítače a z jeho zadní strany odpojte veškeré kabely.

    Výstraha: Po odpojení napájecího kabelu počkejte asi 20 sekund, než odpojíte periferní zařízení nebo komponenty na základní desce, aby náhodou nedošlo k jejímu poškození.
  4. Odeberte kryt počítače. V případě potřeby nahlédněte do příručky k počítači.
  5. Pokud je to třeba, odšroubujte či uvolněte a odeberte veškeré řídicí jednotky displeje z počítače.
  6. Vyberte příslušný slot a je-li to nutné, odeberte kovový kryt na zadní straně.

  7. Polohu Barco Display Controller zobrazovacího systému Barco srovnejte se slotem a pevně jej zatlačte, až je karta zcela usazena.

    Varování: Nainstalujte opatrně a netlačte nadměrnou silou.

  8. Připojte napájecí kabel, který vám poskytne dodavatel pracovní stanice, k 6kolíkovému připojení napájení na Display Controller. Zkontrolujte, zda kabely nepřekáží komponentám v počítači (například větráku).

    Tip: Tento krok platí pouze pro modely MXRT-7600 a MXRT-8700.

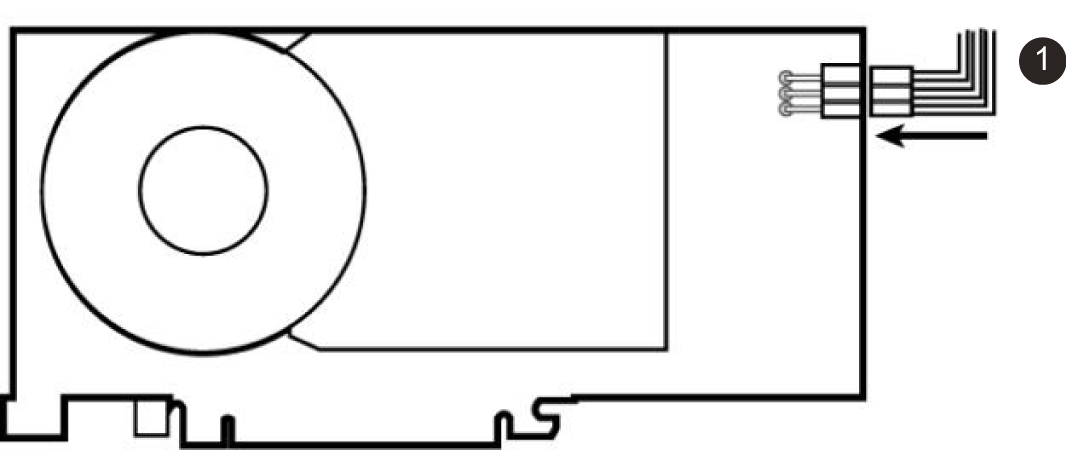

    Obrázek 2–2 Připojení napájení pro řídicí jednotky MXRT-7600 a MXRT-8700
  9. Přišroubujte nebo řádně upevněte Display Controller. Kryt počítače pevně usaďte zpět na místo.
