5.19.3 Konfiguratsioon

Barco puutepaneeli konfigureerimine

Navigeerige Barco süsteemisätete juhtpaneelis puutepaneeli liigutuste juhtimise jaotisse, et siduda Barco puutepaneeli liigutused soovitud käitumisega

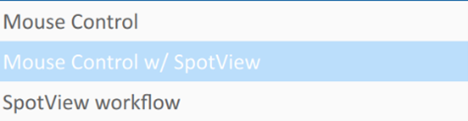

Sisendrežiimid

Hiirega juhtimise režiim,puutepaneel käitub sarnaselt geneerilisele puutepaneelile. Programmeerige mitme sõrmega liigutused, et jäljendada hiirekursori juhtimist või imiteerida klaviatuuri sisendeid.

  • Liigutus: valib kohandatava funktsiooni.
  • Tegevuse käsklus: määrab valitud liigutuse tegevuse/käskluse.
  • Tegevuse muutujad: võimaldab tegevuse täiendavaid muutujaid, kasutades topeltklõpsu, klahvi Control, Alt, Shift ja Windows.
  • Tegevuse käsklus: laseb kasutajal seadistada kiirklahvi kombinatsiooni valitud liigutuse tegevusele/käsklusele.
  • Tühjenda: klõpsake nupule Tühjenda, et eemaldada antud liigutuse või nupu otsetee.
  • Pidev: see märkeruut lubab pideva kohandatava otsetee edastamise ja liugurit saab kasutada sageduse juhtimiseks

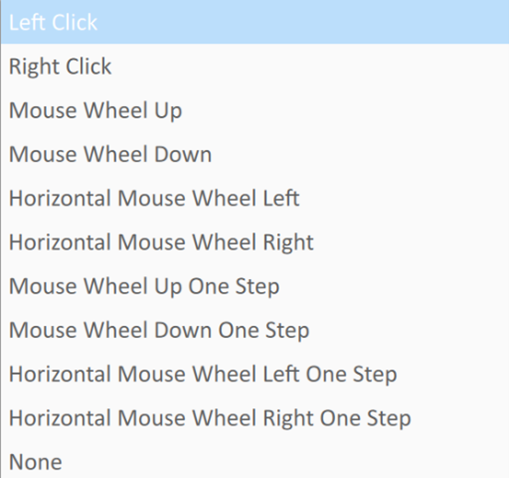

Kahe sõrmega või kolme sõrmega liigutuste valikud

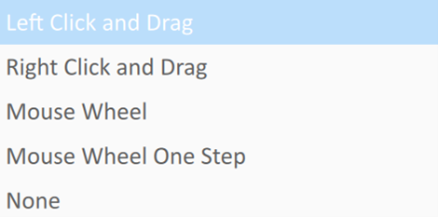

Sisse või välja pigistamise liigutuse valikud

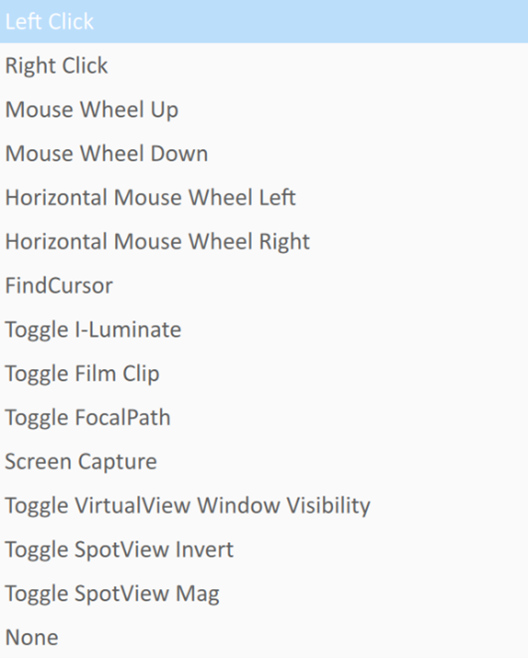

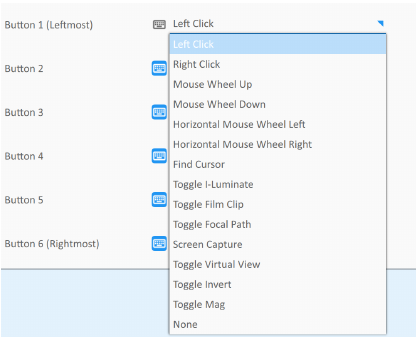

Programmeerimisnuppude suvandid rippmenüüst hiire kursori juhtimise jäljendamiseks või intuitiivse töövoo funktsioonide otse käivitamiseks

Hiirega juhtimine SpotView režiimiga

Puutepaneel käitub sarnaselt geneerilisele puutepaneelile. Programmeerige vastavast rippmenüüst puuteplaadi liigutusi, et jäljendada hiire juhtimist, nagu ülal näidatud.

Lülitage SpotView töövoogu järgmiste liigutustega:

SpotView ja DL Precise™ töövoog ning eelprogrammeeritud nupud
Märkus: Töövoo valimine tuleb teha jaotises SpotView.

Vastavad puuteplaadi liigutused on näidatud alloleval skeemil:

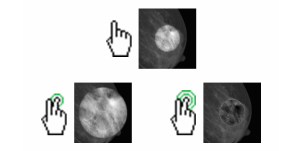

Spotview töövoog:

  • Üks sõrm all käivitab SpotView.
  • 2. sõrmega toksamine lülitab SpotView Mag režiimile.
  • 2. sõrmega kahekordselt toksamine lülitab SpotView Invert režiimile.

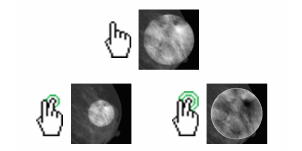

SpotView Mag töövoog:

  • Üks sõrm all käivitab SpotView Mag-i.
  • 2. sõrmega toksamine lülitab SpotView režiimile.
  • 2. sõrmega kahekordselt toksamine lülitab SpotView Invert režiimile.

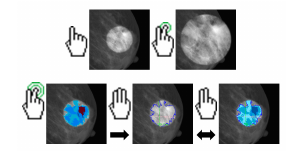

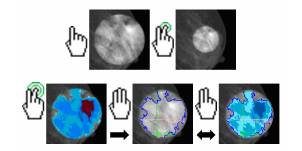

DL Precise™ 1

  • Üks sõrm all käivitab DL Precise™ massivaate.
  • Massivaate režiimis olles hoidke kolm sõrme all, et lülituda DL Precise™ kontuurrežiimile.
  • Ühe sõrme tõstmine, et näidata kontuuri ja massivaate koostist.
  • 2. sõrmega toksamine lülitab 2x suurendusele.
  • 2. sõrmega kahekordselt toksamine lülitab SpotView režiimile

Nupp 1 (vasakpoolne): SpotView mag lülitamine

Nupp 2: kontuuri külmutamine

Nupp 3: hetktõmmise aruande käivitamine

DL-Precise™ Mag 1

  • Üks sõrm all käivitab DL Precise™ massivaate 2x suurendusega.
  • Hoidke kolme sõrme all, et lülituda 2-kordse suurendusega DL Precise™ kontuurrežiimi.
  • Ühe sõrme tõstmine, et näidata kontuuri ja massivaate koostist 2-kordse suurendusega.
  • 2. sõrmega toksamine lülitab 2x suurendusele.
  • 2. sõrmega kahekordselt toksamine lülitab SpotView režiimile 2x suurendusega.

Nupp 1 (vasakpoolne): SpotView mag lülitamine

Nupp 2: kontuuri külmutamine

Nupp 3: hetktõmmise aruande käivitamine

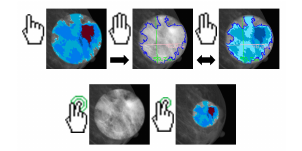

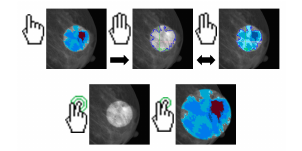

DL-Precise™ 2

  • Üks sõrm all käivitab SpotView.
  • 2. sõrmega toksamine lülitab 2x suurendusele.
  • 2. sõrmega kahekordselt toksamine lülitab DL Precise™ massivaatele.
  • DL Precise™ massivaate režiimis olles hoidke kolm sõrme all, et lülituda DL Precise™ kontuurrežiimile.
  • Ühe sõrme tõstmine, et näidata kontuuri ja massivaate koostist.

Nupp 1 (vasakpoolne): SpotView mag lülitamine

Nupp 2: kontuuri külmutamine

Nupp 3: hetktõmmise aruande käivitamine

DL-Precise™ Mag 2

  • Üks sõrm all käivitab SpotView 2x suurendusega
  • 2. sõrmega toksamine lülitab 2x suurendusele.
  • 2. sõrmega kahekordselt toksamine lülitab DL Precise™ massivaatele 2x suurendusega.
  • DL Precise™ massivaate režiimis olles hoidke kolm sõrme all, et lülituda DL Precise™ kontuurrežiimile.
  • Ühe sõrme tõstmine, et näidata kontuuri ja massivaate koostist 2-kordse suurendusega.

Nupp 1 (vasakpoolne): SpotView mag lülitamine

Nupp 2: kontuuri külmutamine

Nupp 3: hetktõmmise aruande käivitamine

Pilt 5–30
