取り付け方法

以下は、お使いのBarcoディスプレイシステムのBarcoDisplay Controllerのインストールを順を追って説明します。

1. 古いDisplay Controllerを使用しない場合は、それらのドライバとソフトウェアをアンインストールしてください。
2. コンピュータやディスプレイ、およびその他の周辺デバイスの電源を切ります。

3. コンピュータの電源コードをコンセントから抜き、コンピュータの背面からすべてのケーブルを抜きます。



   警告: マザーボードの損傷を防ぐため、電源コードを抜いておよそ20秒経ってから、周辺機器からコードを抜いたり、マザーボードからコンポーネントを取り外してください。
4. コンピュータのカバーを取り外します。必要に応じて、コンピュータの説明書を参照してください。
5. 必要に応じて、コンピュータから既存のディスプレイコントローラのネジを外す、またはネジを緩めて取り外します。
6. 適切なスロットを探し、必要に応じて金属の背面パネルカバーを取り外します。

7. BarcoDisplay ControllerのスロットをBarcoディスプレイシステムに合わせ、カードが完全にはまるまで押します。



   注意: 取り付けには注意し、過剰な力で押さないでください。

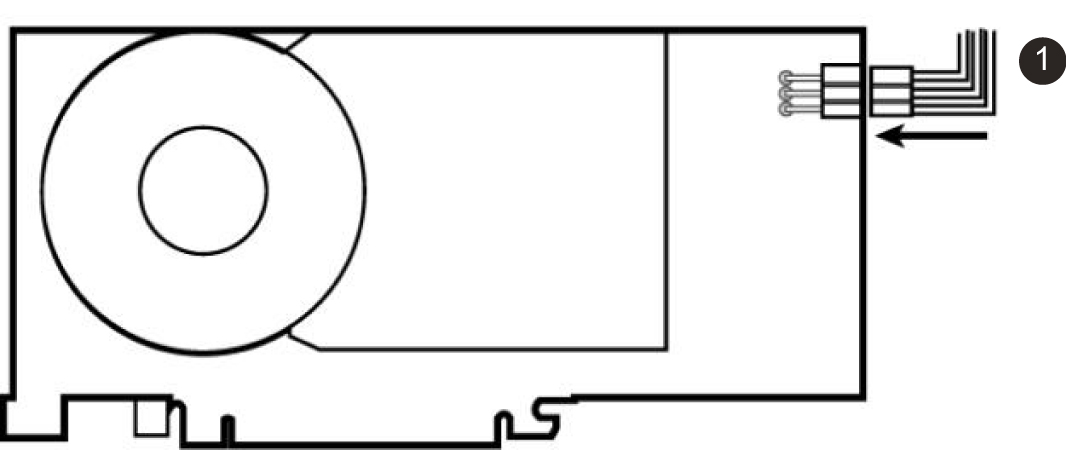

8. ワークステーションベンダーから入手可能な電源コードをDisplay Controllerの6ピン電源接続に接続します。ケーブルがコンピュータ内部の他の部品（冷却ファンなど）の妨げとならないようにしてください。



   ヒント: この手順は MXRT-7600 および MXRT-8700 に適用されます。



9. Display Controllerをネジでしっかりと取り付けます。コンピュータのカバーを交換または固定します。
