2.3 Įrengimo tvarka

Patarimas. Jei naudojate motininę plokštęJei naudojate motininę plokštę, kurioje yra sumontuotas grafikos sprendimas, ir neketinate jo naudoti kaip kelių monitorių sistemos dalies, išjunkite jį – tai galite padaryti arba kompiuterio sistemos nustatymo programoje (BIOS), arba „Windows“ įrenginių tvarkytuvėje.
Dėmesio! Kad išvengtumėte mechaninio streso, plokštę laikykite 2 rankomis iš abiejų pusių ir atminkite, kad negalima naudoti jokių komponentų kaip rankenos.
Kaip įrengti

Toliau pateikti nurodymai, kaip „Barco“ monitorių sistemoje žingsnis po žingsnio įrengti „Barco Display Controller“ valdiklį (-ius).

  1. Jei neketinate naudoti senojo „Display Controller“, pašalinkite jo tvarkykles ir programinę įrangą.
  2. Išjunkite kompiuterį, monitorių (-ius) ir kitus periferinius prietaisus.

  3. Ištraukite kompiuterio maitinimo laidą iš lizdo ir atjunkite visus laidus nuo kompiuterio galinės pusės.

    Įspėjimas. Kai prieš atjungdami periferinį renginį arba nuo motininės plokštės nuimdami komponentą atjungiate maitinimo laidą, palaukite apytiksliai 20 sekundžių, kad nepažeistumėte motininės plokštės.
  4. Nuimkite kompiuterio gaubtą. Prireikus žr. kompiuterio naudojimo instrukciją.
  5. Jei reikia, atsukite arba atlaisvinkite ir iš kompiuterio išimkite visus esamus monitorių valdiklius.
  6. Suraskite atitinkamą lizdą ir prireikus nuimkite metalinį galinės plokštės dangtelį (-ius).

  7. Sulygiuokite „Barco“ monitorių sistemos „Barco Display Controller“ valdiklį (-ius) su lizdu (-ais) ir tvirtai įspauskite į jį (juos), kol kortelė (-ės) iki galo įsistatys.

    Dėmesio! Įdėkite atsargiai ir per smarkiai nestumkite.

  8. Prijunkite maitinimo laidą, kurį galima gauti iš darbo stoties tiekėjo, prie „Display Controller“ 6 kontaktų maitinimo jungties. Įsitikinkite, kad laidai kompiuterio viduje niekam netrukdo (pvz., aušintuvui).

    Patarimas. Šis veiksmas taikomas tik MXRT-7600 ir MXRT-8700.

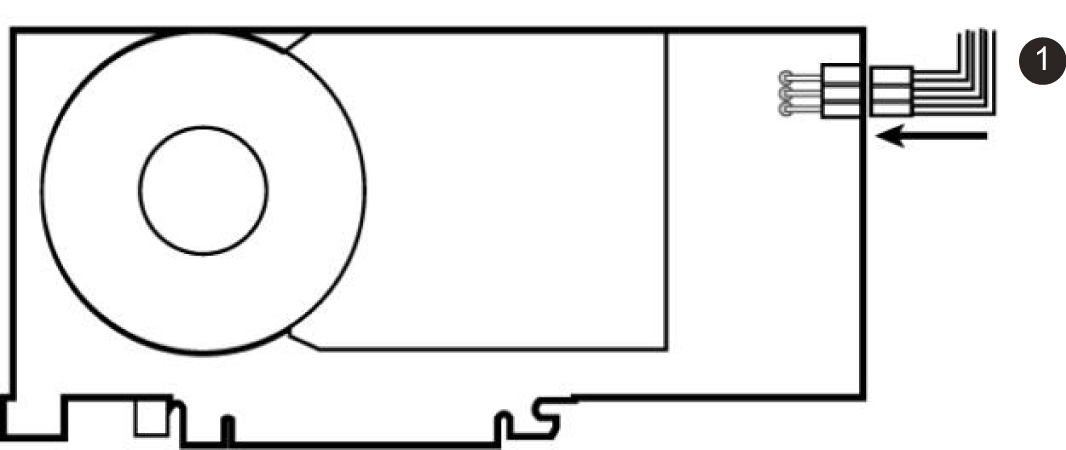

    Pav. 2–2 MXRT-7600 ir MXRT-8700 valdiklių maitinimo prijungimas
  9. Prisukite arba gerai pritvirtinkite „Display Controller“. Vėl uždenkite ir pritvirtinkite kompiuterio gaubtą.
