5.3.2 Připojení displeje

Připojení HDMI

  1. Připojte kabel „HDMI“ z portu „HDMI out“ na displeji Base Unit k portu „HDMI in“. (odkaz 1)

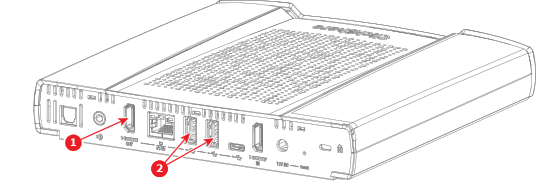

    Obrázek 5–3 Umístění konektoru HDMI a konektoru USB-A pouze pro dotykové obrazovky
    1
    Připojení kabelu HDMI
    2
    Možnosti připojení pro kabel USB-A dotykové obrazovky

    Když je displej správně nakonfigurován, na monitoru se zobrazí úvodní obrazovka nastavení ClickShare.

  2. Je displej dotykovou obrazovkou?

    • Ano, připojte kabel „USB-A“ k jednomu z portů „USB-A“. Base Unit (odkaz 2, )
    • Ne, bylo provedeno připojení HDMI.
