5.3.2 Monitoranschlüsse

HDMI-Anschluss

  1. Verbinden Sie den HDMI-Ausgang der Base Unit über ein HDMI-Kabel mit dem HDMI-Eingang des Anzeigegeräts. (Referenz 1)

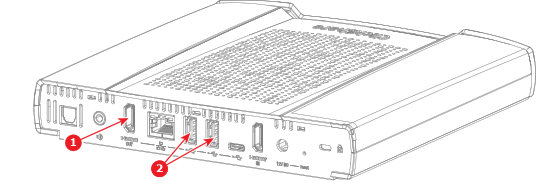

    Abbildung 5–3 Position des HDMI-Anschlusses und des USB-A-Anschlusses nur bei Touchscreens
    1
    Anschluss für das HDMI-Kabel
    2
    Anschlussmöglichkeiten für das Touchscreen USB-A-Kabel

    Wenn der Bildschirm korrekt konfiguriert ist, wird der ClickShare-Startbildschirm auf dem Monitor angezeigt.

  2. Ist das Display ein Touchscreen?

    • Ja: Schließen Sie ein USB-A-Kabel an einen der USB-A-Anschlüsse der Base Unit an. (Referenz 2)
    • Nein: Es wurde eine HDMI-Verbindung hergestellt.
