5.3.2 Collegamenti del display

Connessione HDMI

  1. Collegare un cavo “HDMI” dalla porta “HDMI out” della Base Unit alla porta “HDMI in” del display (riferimento 1).

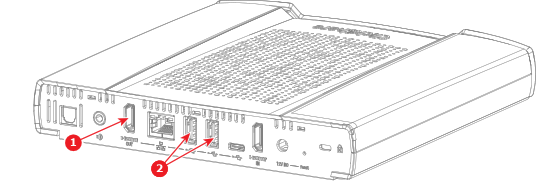

    Immagine 5–3 Posizione del connettore HDMI e del connettore USB-A solo per i touchscreen
    1
    Collegamento del cavo HDMI
    2
    Opzioni di collegamento per il cavo USB-A del touchscreen

    Se il display è stato configurato correttamente, sul monitor viene visualizzata la schermata iniziale di impostazione ClickShare.

  2. Il display è un touchscreen?

    • Se sì, collegare un cavo “USB-A” a una delle porte “USB-A” della Base Unit (riferimento 2, ).
    • No, il collegamento HDMI è stato effettuato.
