5.3.2 ディスプレイの接続

HDMI 接続

  1. Base Unit の「HDMI out」ポートからディスプレイの「HDMI in」ポートに「HDMI」ケーブルを接続します。（参照 1）

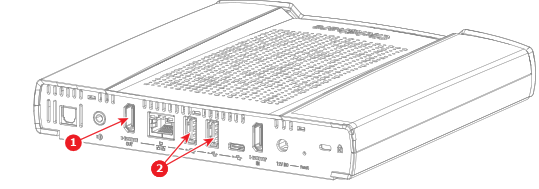

    画像 5–3 タッチスクリーンのみの HDMI コネクタと USB-A コネクタの場所
    1
    HDMI ケーブルの接続
    2
    タッチスクリーン USB-A ケーブルの接続オプション

    ディスプレイが正しく設定されると、ClickShare セットアップスプラッシュ画面がモニターに表示されます。

  2. ディスプレイはタッチスクリーンですか？

    • はい、「USB-A」ケーブルを Base Unit の「USB-A」ポートの 1 つに接続します。（事例 2、）
    • いいえ、HDMI 接続が完了しました。
