5.3.2 Ligações de ecrã

Ligação HDMI

  1. Ligue um cabo “HDMI” da porta “HDMI out” da Base Unit à porta “HDMI in” do ecrã. (referência 1)

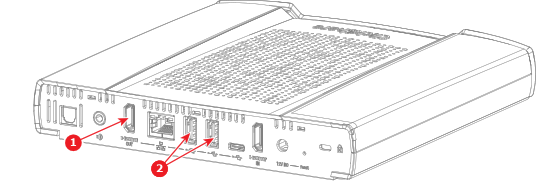

    Imagem 5–3 Local do conector HDMI e do conector USB-A apenas para ecrãs táteis
    1
    Ligação para o cabo HDMI
    2
    Opções de ligação para o cabo USB-A de ecrã táctil

    Quando o ecrã estiver configurado corretamente, o ecrã inicial de configuração do ClickShare será exibido no monitor.

  2. O ecrã é tátil?

    • Sim, ligue um cabo “USB-A” a uma das portas “USB-A” da Base Unit. (referência 2)
    • Não, foi efetuada a ligação HDMI.
