5.3.2 Conexões com a tela

Conexão HDMI

  1. Conecte um cabo “HDMI” da porta “Saída HDMI” da Base Unit à porta “Entrada HDMI” do monitor. (referência 1)

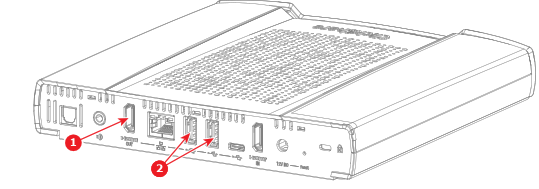

    Imagem 5–3 Localização do conector HDMI e do conector USB-A somente para telas sensíveis ao toque
    1
    Conexão para o cabo HDMI
    2
    Opções de conexão para o cabo USB-A para telas sensíveis ao toque

    Quando a tela estiver devidamente configurada, a tela inicial do ClickShare será exibida no monitor.

  2. A tela é sensível ao toque?

    • Sim, conecte um cabo “USB-A” a uma das portas “USB-A” da Base Unit. (referência 2, )
    • Não, a conexão HDMI foi realizada.
