5.3.2 Подключение дисплеев

Соединение HDMI

  1. Подключите кабель HDMI от порта HDMI out Base Unit к порту HDMI in дисплея. (выноска 1)

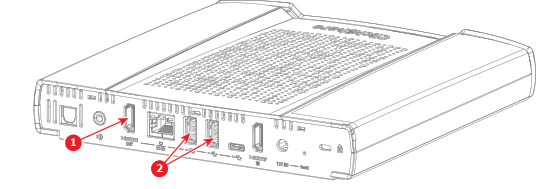

    Изображение 5–3 Расположение разъемов HDMI и USB-A только для сенсорных экранов
    1
    Подключение кабеля HDMI
    2
    Варианты подключения кабеля USB-A для сенсорного экрана

    Когда дисплей будет правильно настроен, на мониторе отобразится заставка настройки ClickShare.

  2. Дисплей с сенсорным экраном?

    • Да: подключите кабель USB-A к одному из портов USB-A на Base Unit. (выноска 2, )
    • Нет: соединение HDMI установлено.
