5.3.2 顯示器連接

HDMI 連接

  1. 將「HDMI」連接線從 Base Unit 的「HDMI 輸出」連接埠連接到顯示器的「HDMI 輸入」連接埠。（參考點 1）

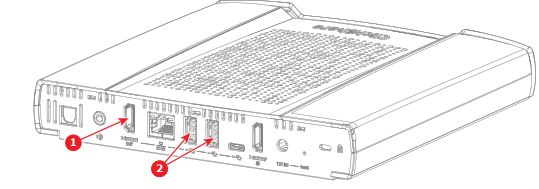

    圖片 5–3 HDMI 連接器和 USB-A 連接器的位置僅用於觸控螢幕
    1
    HDMI 連接線的連接
    2
    觸控螢幕 USB-A 連接線的連接選項

    當顯示器正確配置時，顯示器上隨即顯示 ClickShare 設置啟動畫面。

  2. 顯示器是否為觸控螢幕？

    • 是，將「USB-A」連接線連接到 Base Unit 的「USB-A」連接埠之一。（參考點 2，）
    • 否，已進行 HDMI 連接。
