1.1 Base Unit

Informace o zařízení Base Unit

Zařízení CX-20 je Base Unit instalace ClickShare. Odpovídá za povolení funkcí ClickShare a správu nebo ovládání připojených zařízení.

Poznámka: Zařízení CX-20 je kompatibilní pouze se zařízeními Button 4. generace. Další informace k tématu Button naleznete v části “Tlačítko ClickShare Button”.
Země a periferie

Jednotka Base Unit a periférie jsou regionalizované. Aktuální seznam certifikovaných zemí a odpovídajících periferních zařízení naleznete na stránce podpory výrobku. Další informace naleznete v https://www.barco.com/en/support.

Poznámka: Jednotka Base Unit je uzamčena pro oblast a nelze ji použít mimo původní oblast.
Součásti

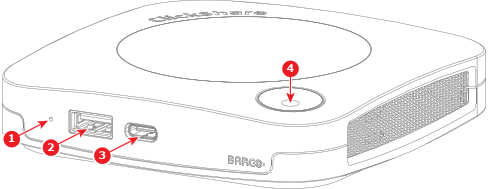

Pohled zepředu:

Obrázek 1–1
1
Tlačítko Reset
2
Port USB-A
3
Port USB-C™
4
Tlačítko napájení

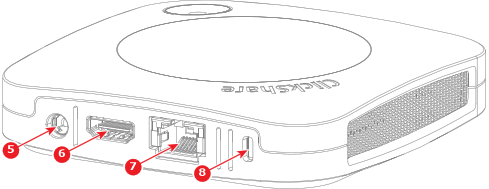

Pohled zezadu:

Obrázek 1–2
5
Port napájecího adaptéru
6
Výstupní port HDMI™
7
Port LAN
8
Zámek Kensington™
Kroužek LED

Za tlačítkem pohotovostního režimu Base Unit je kroužek LED. Barva a animace LED signalizují aktuální stav Base Unit a příslušných periferií. Další informace o možných stavech naleznete v následující tabulce:

Stav LEDVýznam
Svítí stálá bílá

Nečinné

Párování dokončeno

Bliká bíle

Zavádění

Probíhá párování

Aktualizace softwaru

Dlouze bliká bílePohotovostní režim Eco
Svítí stálá červenáSdílení
Blikající červená

Chyba

Restartování

VypnutoHluboký spánek
