1.1 Base Unit

О Base Unit

CX-20 — это Base Unit в ClickShare. Оно позволяет активировать функции ClickShare и управлять подключенными устройствами.

Примечание. Устройство CX-20 совместимо только с Buttons 4-го поколения. Для получения дополнительной информации о Button см. “ClickShare Button”.
Страны и периферийные устройства

Base Unit и периферийное оборудование имеет региональную привязку. Актуальный список сертифицированных стран и применимых периферийных устройств можно найти на странице поддержки продукта. Дополнительные сведения см. в разделе https://www.barco.com/en/support.

Примечание. Устройство Base Unit нельзя использовать за пределами исходного региона.
Компоненты

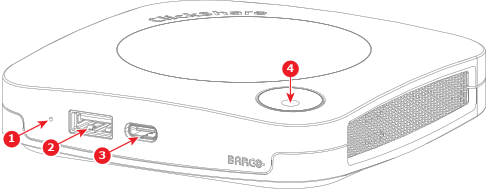

Вид спереди:

Изображение 1–1
1
Кнопка сброса
2
Порт USB-A
3
Порт USB-C™
4
Кнопка питания

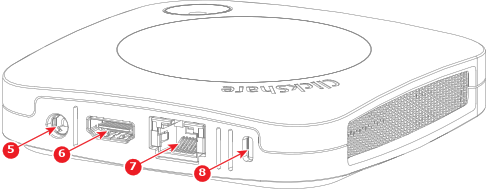

Вид сзади:

Изображение 1–2
5
Порт адаптера питания
6
Порт HDMI™ out
7
Порт LAN
8
Замок Kensington™
Светодиодное кольцо

Позади кнопки режима ожидания Base Unit есть светодиодный индикатор. Цвет и анимация индикатора показывают текущее состояние Base Unit и периферийных устройств. Дополнительные сведения о состояниях см. в следующей таблице:

Статус индикаторовЗначение
Постоянный белый

Idle (Бездействие)

Сопряжение завершено

Мигающий белый

Загрузка

Выполняется сопряжение

Обновление программного обеспечения

Медленно мигающий белыйЭкономичный режим ожидания
Постоянный красныйИдет передача данных
Мигает красным

Ошибка

Перезагрузка

Выкл.Глубокий сон
