5.3.2 Ligações de ecrã

Ligação HDMI

  1. Ligue um cabo “HDMI” da porta “HDMI out” da Base Unit à porta “HDMI in” do ecrã. (referência 1)

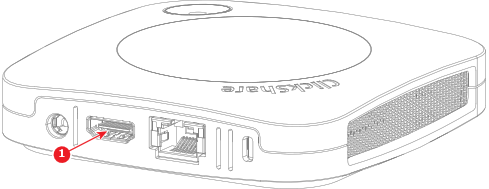

    Imagem 5–6 Local do conector HDMI

  2. O ecrã é tátil?

    • Sim, ligue um cabo “USB-A” à porta “USB-A” da Base Unit. (referência 2)
    • Não, foi efetuada a ligação HDMI.

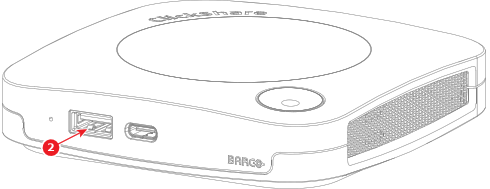

    Imagem 5–7 Local do conector USB para ecrãs táteis
