5.3.2 وصلات الشاشة

اتصال HDMI

  1. وصّل كابل "HDMI" من منفذ "مخرج HDMI" لـ Base Unit بمنفذ "مدخل HDMI" الخاص بالشاشة. (المرجع 1)

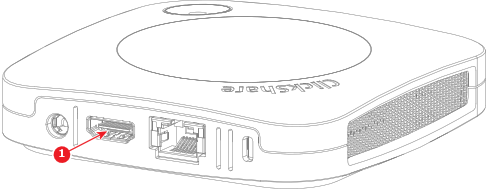

    صورة 5–6 موقع موصل HDMI
    1
    الاتصال لكابل HDMI

  2. هل الشاشة شاشة لمسية؟

    ملاحظة: فقط من أجل C-10.
    • إذا كانت الإجابة بنعم، فوصّل كابل "USB-A" بمنافذ "USB-A" الخاصة بـ Base Unit. (المرجع 2)
    • إذا كانت الإجابة بلا، فتم إجراء اتصال HDMI.

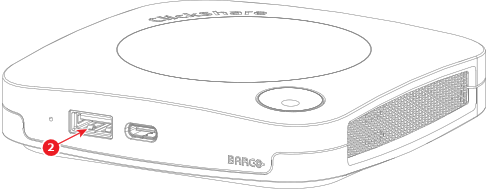

    صورة 5–7 موقع موصل USB لشاشات اللمس
    2
    اتصال لكابل USB-A بشاشة تعمل باللمس
