5.3.2 Připojení displeje

Připojení HDMI

  1. Připojte kabel „HDMI“ z portu „HDMI out“ na displeji Base Unit k portu „HDMI in“. (odkaz 1)

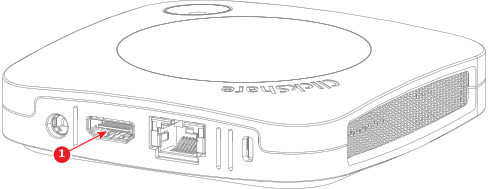

    Obrázek 5–6 Umístění konektoru HDMI
    1
    Připojení kabelu HDMI

  2. Je displej dotykovou obrazovkou?

    Poznámka: Pouze pro C-10.
    • Ano, připojte kabel „USB-A“ k jednomu z portů „USB-A“. Base Unit (odkaz 2)
    • Ne, bylo provedeno připojení HDMI.

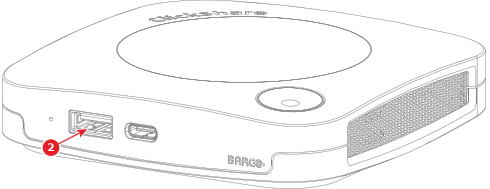

    Obrázek 5–7 Umístění konektoru USB pro dotykové obrazovky
    2
    Připojení pro kabel USB-A dotykové obrazovky
