5.3.2 Monitoranschlüsse

HDMI-Anschluss

  1. Verbinden Sie den HDMI-Ausgang der Base Unit über ein HDMI-Kabel mit dem HDMI-Eingang des Anzeigegeräts. (Referenz 1)

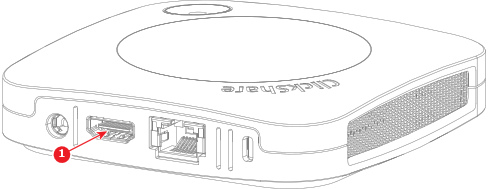

    Abbildung 5–6 Position des HDMI-Anschlusses
    1
    Anschluss für das HDMI-Kabel

  2. Ist das Display ein Touchscreen?

    Hinweis: Nur für C-10.
    • Ja: Schließen Sie ein USB-A-Kabel an einen USB-A-Anschluss der Base Unit an. (Referenz 2)
    • Nein: Es wurde eine HDMI-Verbindung hergestellt.

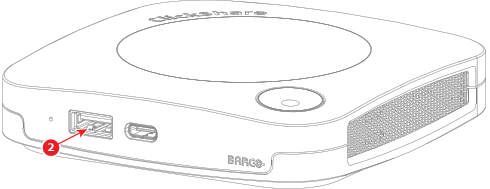

    Abbildung 5–7 Position des USB-Anschlusses für Touchscreens
    2
    Anschluss für das Touchscreen-USB-A-Kabel
