5.3.2 Connexions d’écran

Connexion HDMI

  1. Connectez un câble « HDMI » du port « HDMI out » de la Base Unit au port « HDMI in » de l’écran. (référence 1)

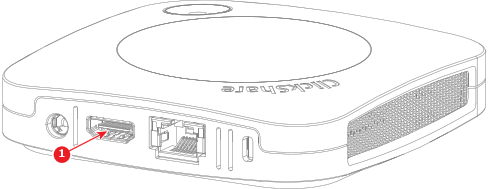

    Image 5–6 Emplacement du connecteur HDMI
    1
    Connexion du câble HDMI

  2. L’écran est-il tactile ?

    Remarque : Uniquement pour C-10.
    • Oui, connectez un câble « USB-A » aux ports « USB-A » de la Base Unit. (référence 2)
    • Non, la connexion HDMI a été établie.

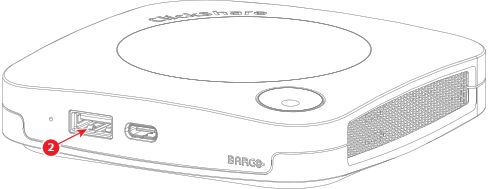

    Image 5–7 Emplacement du connecteur USB pour écrans tactiles
    2
    Connexion pour le câble USB-A pour écran tactile
