5.3.2 Collegamenti del display

Connessione HDMI

  1. Collegare un cavo “HDMI” dalla porta “HDMI out” della Base Unit alla porta “HDMI in” del display (riferimento 1).

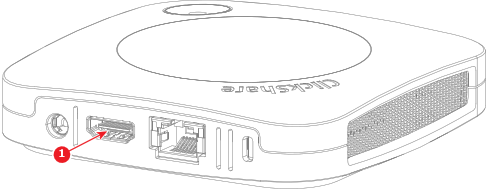

    Immagine 5–6 Posizione del connettore HDMI
    1
    Collegamento del cavo HDMI

  2. Il display è un touchscreen?

    Nota: Solo per C-10.
    • Se sì, collegare un cavo “USB-A” alle porte “USB-A” della Base Unit (riferimento 2).
    • No, il collegamento HDMI è stato effettuato.

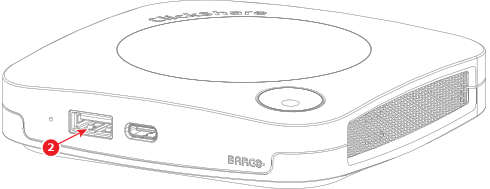

    Immagine 5–7 Posizione del connettore USB per touchscreen
    2
    Collegamento del cavo USB-A del touchscreen
