5.3.2 Conexões com a tela

Conexão HDMI

  1. Conecte um cabo “HDMI” da porta “Saída HDMI” da Base Unit à porta “Entrada HDMI” do monitor. (referência 1)

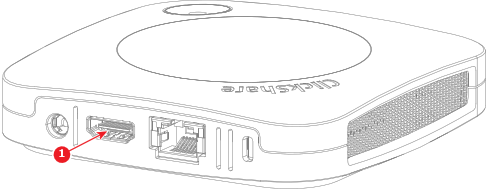

    Imagem 5–6 Localização do conector HDMI
    1
    Conexão para o cabo HDMI

  2. A tela é sensível ao toque?

    Observação: Somente para C-10.
    • Sim, conecte um cabo “USB-A” às portas “USB-A” da Base Unit. (referência 2)
    • Não, a conexão HDMI foi realizada.

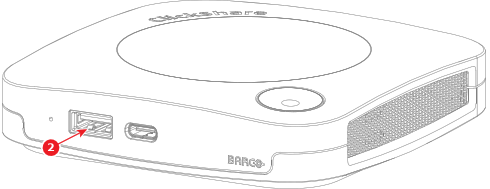

    Imagem 5–7 Localização do conector USB para telas sensíveis ao toque
    2
    Conexão para o cabo USB-A para telas sensíveis ao toque
