Соединение HDMI
Подключите кабель HDMI от порта HDMI out Base Unit к порту HDMI in дисплея. (выноска 1)

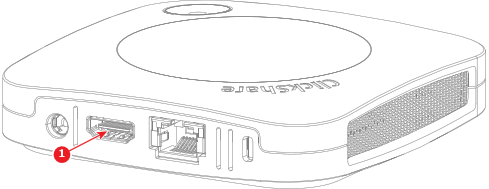

Изображение 5–6 Расположение разъема HDMI - 1
- Подключение кабеля HDMI
Дисплей с сенсорным экраном?
Примечание. Только для C-10.- Да, подключите кабель USB-A к портам USB-A на Base Unit. (выноска 2)
- Нет: соединение HDMI установлено.

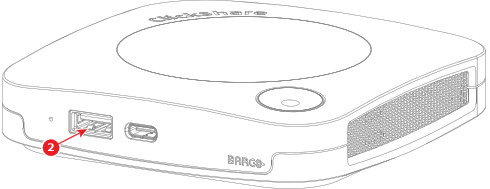

Изображение 5–7 Расположение разъема USB для сенсорных экранов - 2
- Подключение кабеля USB-A для сенсорного экрана
