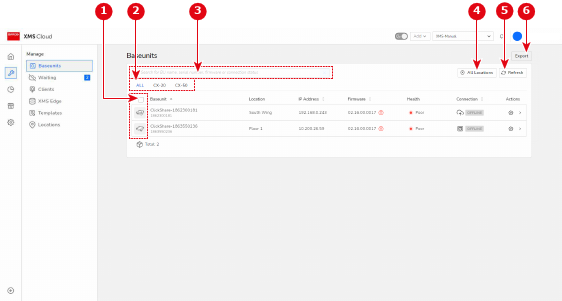

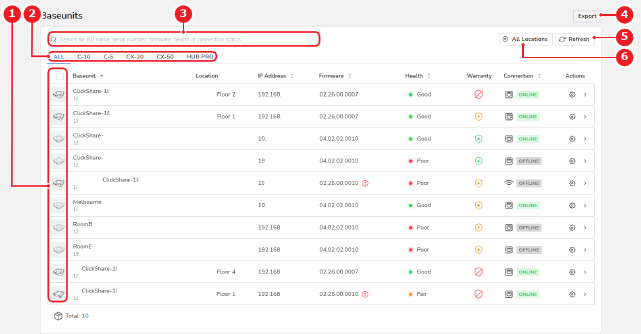

Vue d’ensemble

Chaque ligne représente un dispositif. Les informations suivantes sont fournies :

• Icône :

  • L’icône du dispositif répertorié est une image du type de dispositif Base Unit.
  • Lorsque vous survolez l’icône, elle se transforme en case à cocher de sélection.

• Base Unit:

  • Nom d’hôte : « ClickShare- » + le numéro de série est la valeur par défaut. Il peut être modifié par la suite.
  • Numéro de série du dispositif
• Emplacement : niveau le plus bas de l’arborescence de sélection de l’emplacement
• Adresse IP

• Version du microcode :

  • Icône jaune : une nouvelle mise à niveau du microcode est disponible
  • Icône rouge : le microcode est en retard de plus d’une version par rapport à la dernière version disponible. Une mise à niveau du microcode est nécessaire
  • Pas d’icône : le dispositif utilise la dernière version du microcode.

• État (sur le dispositif C ou CX) :

  • Icône verte : l’état est bon. Aucun événement modéré ou critique n’a été déclenché sur les dispositifs.
  • Icône rouge : l’état est mauvais. Des événements critiques sont en cours sur le dispositif.
  • Icône orange : l’état est modéré. Des événements modérés sont déclenchés sur le dispositif.

• État (sur le dispositif CS ou CSE) :

  • Icône verte : l’état est bon. Le dispositif est connecté et fonctionne correctement.
  • Icône rouge : l’état est mauvais. Des événements critiques sont en cours sur le dispositif
  • Icône orange : le dispositif est contrôlé par un autre XMS

• Connexion. Indique la source connectée

  • Étiquette verte : l’unité est en cours d’utilisation.
  • Étiquette grise : l’unité est hors ligne
