C-5, C-10 Gen2 - Das Base Unit - Bedienungsanleitung (HTML)

1.1 Das Base Unit

Informationen zur Base Unit

C-5, C-10 Gen2 ist die Base Unit einer ClickShare-Installation. Es ist für die Ermöglichung der ClickShare-Funktionalität und die Verwaltung bzw. Steuerung der verbundenen Geräte verantwortlich.

Hinweis: C-5, C-10 Gen2 ist nur mit Buttons der 4. Generation kompatibel. Weitere Informationen zum Button finden Sie unter “Der ClickShare-Button”.

Länder und Peripheriegeräte

Die Base Unit und die Peripheriegeräte sind regionalisiert. Eine aktuelle Liste der zertifizierten Länder und anwendbaren Peripheriegeräte finden Sie auf der Produkt-Support-Seite. Ausführliche Informationen finden Sie unter https://www.barco.com/en/support.

Hinweis: Die Base Unit weist eine Regionsperre auf und kann nicht außerhalb ihrer ursprünglichen Region verwendet werden.

Komponenten

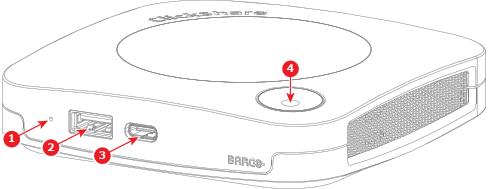

Ansicht von vorne:

Abbildung 1–1
1
Zurücksetzen-Taste
2
USB A-Anschluss
3
USB-C™-Anschluss
4
Ein-/Ausschalttaste

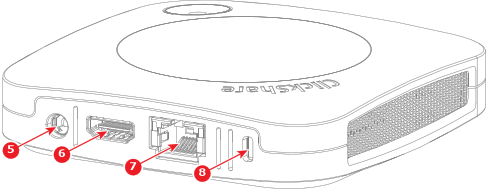

Ansicht von hinten:

Abbildung 1–2
5
Anschluss für Netzadapter
6
HDMI™-Ausgang
7
LAN-Anschluss
8
Kensington™-Schloss

LED-Ring

Hinter der Standby-Taste der Base Unit befindet sich eine LED. Die Farbe und Animation der LED zeigt den aktuellen Status der Base Unit und ihrer Peripheriegeräte. Einzelheiten zu den möglichen Zuständen finden Sie in der folgenden Tabelle:

LED-Status	Bedeutung
Leuchtet weiß	Leerlauf Kopplung abgeschlossen
Blinkt weiß	Wird gestartet Kopplung wird ausgeführt Softwareaktualisierung
Blinkt langsam weiß	ECO-Standby
Leuchtet rot	Freigabe läuft.
Blinkt rot	Fehler Neustart wird ausgeführt
Aus	Ruhemodus
