Acerca do quadro preto e anotações

Nota: Apenas disponível quando o monitor é um ecrã tátil.

O ecrã tátil ligado pode ser configurado como quadro de escrita. Permite fazer anotações ou esboços sobre uma imagem exibida ou um fundo branco. Essas notas e esboços também podem ser guardados num dispositivo USB ligado à Base Unit ou no armazenamento local de um dispositivo Button ligado.

Existem dois métodos para criar desenhos:

• Acerca de um fundo limpo.

• Num ecrã ou numa janela partilhados depois de gravar anotações.



Criação de desenhos

No modo de quadro preto ou anotação, serão ativados ícones diferentes para criar ou gerir desenhos.

• Toque na ferramenta caneta para começar a desenhar no ecrã. Enquanto a ferramenta caneta estiver selecionada, qualquer ação de toque no ecrã ativo resultará em desenhos adicionais.

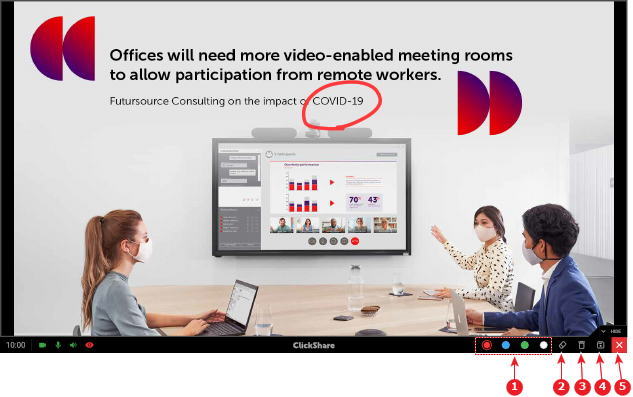

• Toque na cor desejada para mudar a cor atualmente ativa. (referência 1, Imagem 4–26)
• Remova algumas linhas ou elimine erros tocando no ícone da borracha e passando sobre as partes que devem ser eliminadas. (referência 2, Imagem 4–26)
• Elimine todos os desenhos feitos tocando na opção de limpeza. (referência 3, Imagem 4–26)

Guardar desenhos

Toque no ícone para guardar se os desenhos criados e, no caso das anotações, o plano de fundo, precisarem ser guardados para referência futura. (referência 4, Imagem 4–26)

Depois de tocar, os desenhos e, no caso das anotações, o plano de fundo, são guardados automaticamente num dispositivo USB ligado à Base Unit Todos os dispositivos ligados ao Button também receberão um pop-up a solicitar que uma cópia seja guardada localmente. O ficheiro receberá o nome da sala de reuniões e da data atual.

Nota: As linhas a preto e branco serão invertidas ao guardar. Isso significa que as linhas pretas se tornam brancas e as linhas brancas se tornam pretas.

Modo apresentador

Para deixar de usar o quadro preto e anotações, toque no ícone para fechar. (referência 5, Imagem 4–26)

Isso apagará todos os desenhos que foram feitos durante o modo de anotação, mas os desenhos que foram feitos no modo quadro preto serão restaurados ao entrar novamente no quadro preto.
