CX-50 Gen2 - El Base Unit - Guía del usuario (HTML)

1.1 El Base Unit

Acerca de la Base Unit

El CX-50 Gen2 es la Base Unit de una instalación de ClickShare. Es responsable de activar las funcionalidades de ClickShare y gestionar o controlar los dispositivos conectados.

Nota: El CX-50 Gen2 solo es compatible con Buttons de 4a generación. Para más información sobre el Button, consulte “El ClickShare Button”.

Países y periféricos

La Base Unit y los periféricos dependen de la región. En la página de soporte técnico del producto encontrará una lista actualizada de los países certificados y los periféricos aplicables. Para más información, consulte https://www.barco.com/en/support.

Nota: La Base Unit está bloqueada por región y no puede utilizarse fuera de su región original.

Componentes

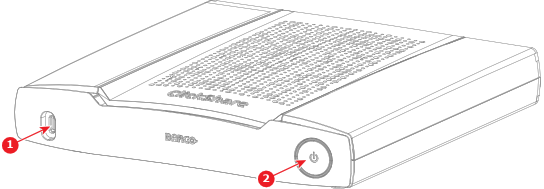

Vista frontal:

Imagen 1–1
1
Puerto USB-C™ frontal
2
Botón de encendido/apagado

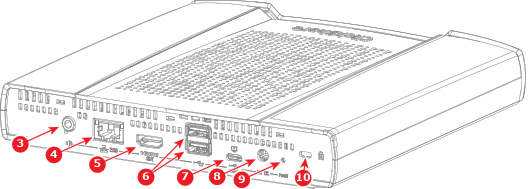

Vista posterior:

Imagen 1–2
3
Puerto de salida de audio
4
Puerto LAN
5
Puerto de salida HDMI™
6
Puertos USB-A
7
Puerto USB-C™ posterior
8
Puerto del adaptador de alimentación
9
Botón de reinicio
10
Candado Kensington™

Anillo LED

Hay un LED detrás del botón En espera de la Base Unit. El color y la animación del LED indica el estado actual de la Base Unit y de sus periféricos. Para más información sobre los posibles estados, consulte la siguiente tabla:

Estado del LED	Significado
Blanco estático	Inactivo Emparejamiento completado
Blanco intermitente	Arranque Emparejamiento en curso Actualización de software
Blanco que se apaga y enciende lentamente	En espera ECO
Rojo estático	Compartir
Rojo intermitente	Error Reiniciando
Apagado	Suspensión profunda
