Informazioni su lavagna e note

Nota: Disponibile solo se il display è un touchscreen.

Il display dello schermo tattile collegato può essere configurato come lavagna. Consente di creare appunti o schizzi sopra un’immagine visualizzata o su uno sfondo bianco. Questi appunti e schizzi possono essere salvati anche su una chiavetta USB collegata alla Base Unit o nella memoria locale di un dispositivo collegato a un Button.

Esistono due metodi per creare disegni:

• Su uno sfondo pulito

• In una schermata o finestra condivisa dopo aver toccato le note



Creazione di disegni

In modalità lavagna o note, vengono abilitate diverse icone per creare o gestire i disegni.

• Toccare lo strumento penna per iniziare a disegnare sullo schermo. Quando lo strumento penna è selezionato, qualsiasi azione tattile all’interno dello schermo attivo darà luogo a disegni aggiuntivi.

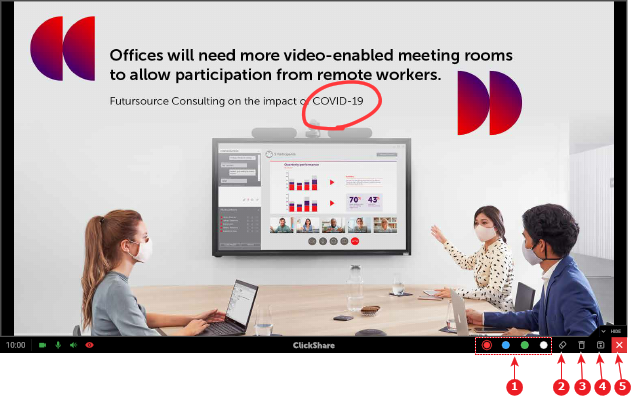

• Toccare il colore desiderato per cambiare il colore attivo al momento (riferimento 1, Immagine 4–38).
• Rimuovere alcune linee o eliminare gli errori toccando l’icona della gomma e passando il dito sulle parti da cancellare (riferimento 2, Immagine 4–38).
• Eliminare tutti i disegni eseguiti toccando l’opzione Cancella (riferimento 3, Immagine 4–38).

Salvataggio di disegni

Toccare l’icona di salvataggio se i disegni creati e, nel caso delle note, il loro sfondo, devono essere salvati per una futura consultazione (riferimento 4, Immagine 4–38).

Dopo aver toccato, i disegni e, in caso di note, il loro sfondo, verranno automaticamente salvati su una chiavetta USB collegata alla Base Unit. Tutti i dispositivi collegati a un Button riceveranno anche un popup con la richiesta di salvare una copia in locale. Il file avrà il nome della sala riunioni e la data corrente.

Nota: Le linee bianche e nere verranno invertite durante il salvataggio. In altri termini, le linee nere diventano bianche e le linee bianche diventano nere.

Modalità relatore

Per interrompere l’uso della lavagna e delle note, toccare l’icona di chiusura (riferimento 5, Immagine 4–38).

In questo modo si cancellano tutti i disegni eseguiti in modalità note, ma i disegni eseguiti in modalità lavagna verranno ripristinati quando si torna in modalità lavagna.
