O připojeních displeje

Existují dva způsoby připojení displeje k Base Unit:

• HDMI

• USB-C

  • Pomocí kabelu USB-C.
  • Pomocí adaptéru USB-C na HDMI.

Připojení duálního displeje

K Base Unit lze připojit dva displeje současně. Jeden musí být připojen pomocí připojení HDMI, druhý s připojením USB-C.

ClickShare podporuje dotykovou funkci, pokud je dotykový displej připojen pomocí USB-C a toto připojení je nakonfigurováno jako poloha „1“ v konfigurátoru. Další informace naleznete v “Dotyková obrazovka”

Pro připojení obou displejů postupujte podle obou postupů.

Připojení HDMI

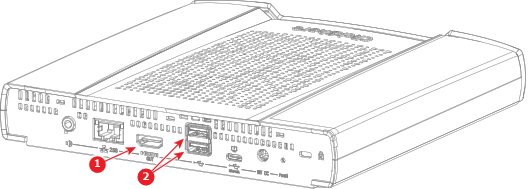

1. Připojte kabel „HDMI“ z portu „HDMI out“ na displeji Base Unit k portu „HDMI in“. (odkaz 1)



   Když je displej správně nakonfigurován, na monitoru se zobrazí úvodní obrazovka nastavení ClickShare.

2. Je displej dotykovou obrazovkou? (podporováno pouze v jednom nastavení displeje)

   • Ano, připojte kabel „USB-A“ k jednomu z portů „USB-A“. Base Unit (odkaz 2, Obrázek 5–4)
   • Ne, bylo provedeno připojení HDMI.

Připojení USB-C

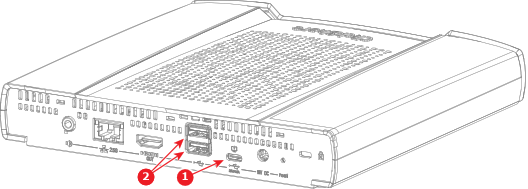

1. Připojte displej k portu „USB-C“ na zadní straně Base Unit pomocí kabelu „USB-C“ nebo adaptéru „USB-C na HDMI“. (odkaz 1)



   Když je displej správně nakonfigurován, na monitoru se zobrazí úvodní obrazovka nastavení ClickShare.

2. Je displej dotykovou obrazovkou?



   Poznámka: V případě nastavení duálního displeje zkontrolujte, zda je dotykový displej v konfigurátoru nakonfigurován jako poloha „1“. Další informace naleznete v “Dotyková obrazovka”
   • Ano a dotyková funkce je podporována prostřednictvím připojení „USB-C“.
   • Ano a dotyková funkce není podporována prostřednictvím připojení „USB-C“, připojte kabel „USB-A“ k portu „USB-A“. Base Unit (odkaz 2, Obrázek 5–5)
   • Ne, bylo provedeno připojení USB-C.
