5.3.7 Modularer Aufbau

Informationen zum modularen Aufbau

Wenn der Besprechungsraum mit einem modularen Raum-Controller ausgestattet ist, kann ClickShare in die modulare Einrichtung integriert werden. Die Freigabe von ClickShare und die Durchführung von Konferenzen ermöglichen die Nutzung aller verfügbaren Raumfunktionen.

Hinweis: Es ist nicht möglich, neue Buttons im Modus für die modulare Konfiguration mit der Base Unit im Raumsystem-Modus zu koppeln.
So stellen Sie eine Verbindung her

  1. Nehmen Sie die Anschlüsse an der Rückseite des CX-50 Gen2 vor.

    1. Verbinden Sie den HDMI-Ausgang des ClickShare über ein HDMI-Kabel mit dem HDMI-Eingang des Raum-Controllers (Referenz 1).
    2. Verbinden Sie den USB-A- oder USB-C-Anschluss an der Rückseite des ClickShare über ein USB-Kabel mit den externen Peripheriegeräten (Referenz 2).

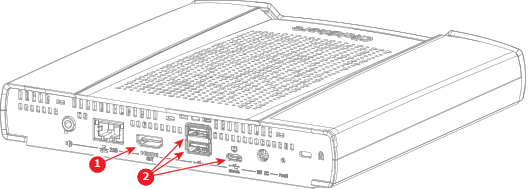

    Abbildung 5–10 Position der Anschlüsse an der Rückseite
    1
    Anschluss für den Raum-Controller
    2
    Anschlussmöglichkeiten für die Peripheriegeräte

  2. Verbinden Sie den USB-C-Anschluss an der Vorderseite des ClickShare über ein USB-A-auf-USB-C-Kabel mit dem USB-A-Anschluss des Raum-PCs (Referenz 3).

    Abbildung 5–11 Position der Anschlüsse an der Frontseite
    1
    Anschluss für den Raum-PC
  3. Aktivieren Sie den modularen Raum im ClickShare-Konfigurator. Ausführliche Informationen finden Sie unter “Peripheriegerät-Umschaltung”.
