5.3.2 Monitoranschlüsse

Informationen zu Display-Verbindungen

Es gibt zwei Möglichkeiten, ein Display an die Base Unit anzuschließen:

Dual-Monitor-Verbindungen

An die Base Unit können zwei Monitore gleichzeitig angeschlossen werden. Einer muss über einen HDMI-Anschluss angeschlossen werden, der andere über einen USB-C-Anschluss.

ClickShare unterstützt die Touch-Funktionalität, wenn das Touch-Display über USB-C angeschlossen ist und dieser Anschluss als Position „1“ im Konfigurator konfiguriert ist. Ausführliche Informationen finden Sie unter “Touch-Screen”.

Befolgen Sie beide Verfahren, um beide Monitore anzuschließen.

HDMI-Anschluss

  1. Verbinden Sie den HDMI-Ausgang der Base Unit über ein HDMI-Kabel mit dem HDMI-Eingang des Anzeigegeräts. (Referenz 1)

    Abbildung 5–4 Position des HDMI-Anschlusses und des USB-A-Anschlusses nur bei Touchscreens
    1
    Anschluss für das HDMI-Kabel
    2
    Anschlussmöglichkeiten für das Touchscreen USB-A-Kabel

    Wenn der Bildschirm korrekt konfiguriert ist, wird der ClickShare-Startbildschirm auf dem Monitor angezeigt.

  2. Ist das Display ein Touchscreen? (wird nur in einer Einzelmonitorkonfiguration unterstützt)

    • Ja: Schließen Sie ein USB-A-Kabel an einen der USB-A-Anschlüsse der Base Unit an. (Referenz 2, Abbildung 5–4)
    • Nein: Es wurde eine HDMI-Verbindung hergestellt.
USB-C-Anschluss

  1. Verbinden Sie einen Monitor über ein USB-C-Kabel oder einen USB-C-auf-HDMI-Adapter mit dem USB-C-Anschluss an der Rückseite der Base Unit. (Referenz 1)

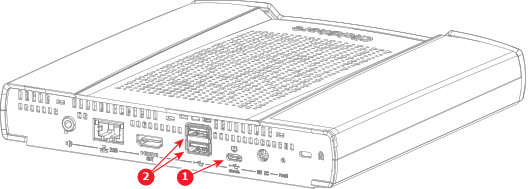

    Abbildung 5–5 Position des USB-C-Kabel- oder Adapter-Anschlusses und des USB-A-Anschlusses nur für Touchscreens
    1
    Anschluss für das USB-C-Kabel oder den USB-C-auf-HDMI-Adapter
    2
    Anschlussmöglichkeiten für das Touchscreen USB-A-Kabel

    Wenn der Bildschirm korrekt konfiguriert ist, wird der ClickShare-Startbildschirm auf dem Monitor angezeigt.

  2. Ist das Display ein Touchscreen?

    Hinweis: Stellen Sie sicher, dass das Touch-Display im Konfigurator als Position „1“ konfiguriert ist, wenn Sie eine Dual-Monitor-Konfiguration verwenden. Ausführliche Informationen finden Sie unter “Touch-Screen”.
    • Ja und die Touch-Funktionalität wird über den USB-C-Anschluss unterstützt.
    • Ja und die Touch-Funktionalität wird über den USB-C-Anschluss nicht unterstützt: Schließen Sie ein USB-A-Kabel an den USB-A-Anschluss der Base Unit an. (Referenz 2, Abbildung 5–5)
    • Nein, die USB-C-Verbindung wurde hergestellt.
