5.3.6 Collaboration Bar

Informationen zur Collaboration Bar

ClickShare kann zur nahtlosen Integration der unterstützten Collaboration Bars verwendet werden.

So stellen Sie eine Verbindung her

  1. Verbinden Sie die Collaboration Bar mit den hinteren Anschlüssen des ClickShare.

    1. Verbinden Sie den HDMI-Ausgang des ClickShare über ein HDMI-Kabel mit dem HDMI-Eingang der Collaboration Bar (Referenz 1).
    2. Verbinden Sie den USB-A-Anschluss der ClickShare über ein USB-Kabel mit dem speziellen USB-Anschluss der Collaboration Bar (Referenz 2).
    Hinweis: Für die Einrichtung von zwei Bildschirmen ist zusätzliche Switching-Hardware erforderlich.

    Der direkte Anschluss eines zweiten Displays an den vorderen USB-C-Anschluss wird nicht unterstützt.

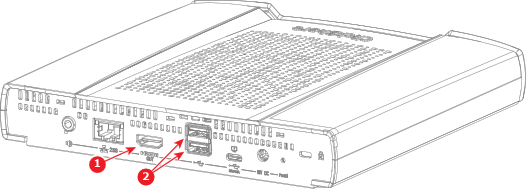

    Abbildung 5–9 Position für den Anschluss der Collaboration Bar
    1
    Anschluss für das HDMI-Kabel an die Collaboration Bar
    2
    Anschlussmöglichkeiten für das USB-Kabel an die Collaboration Bar
  2. Verbinden Sie den HDMI-Ausgang der Collaboration Bar über ein HDMI-Kabel mit dem HDMI-Eingang der Primäranzeigegeräts.
  3. Aktivieren Sie die Collaboration Bar im ClickShare-Konfigurator. Ausführliche Informationen finden Sie unter “Peripheriegerät-Umschaltung”.
