5.3.7 Configuración modular

Acerca de la configuración modular

Si la sala de reuniones está equipada con un controlador de sala modular, el ClickShare puede integrarse con la configuración modular. Permitir que el uso compartido de ClickShare y las conferencias hagan uso de todas las funciones disponibles en la sala.

Nota: No es posible emparejar nuevos Buttons en modo de configuración modular con la Base Unit en modo de sistema de sala.
Cómo conectar

  1. Realice las conexiones en la parte posterior de CX-50 Gen2.

    1. Conecte un cable “HDMI” desde el puerto “HDMI out” de ClickShare al puerto “HDMI in” del controlador de sala (referencia 1).
    2. Conecte un cable “USB” desde el puerto “USB-A” o “USB-C” en la parte trasera de ClickShare a los periféricos externos (referencia 2).

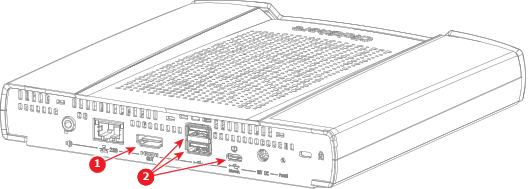

    Imagen 5–10 Ubicación de las conexiones traseras
    1
    Conexión para el controlador de sala
    2
    Opciones de conexión de los periféricos

  2. Conecte un cable “USB-A a USB-C” desde el puerto “USB-C” en parte delantera del ClickShare al “USB-A” del pc de la habitación (referencia 3).

    Imagen 5–11 Ubicaciones de las conexiones frontales
    1
    Conexión para el pc de la sala
  3. Active la sala modular en el configurador ClickShare. Para obtener más información, consulte “Conexión con periféricos”
