Acerca de las conexiones de pantalla

Hay dos formas de conectar una pantalla a Base Unit:

• HDMI

• USB-C

  • Utilización de un cable USB-C.
  • Utilización de un adaptador de USB-C a HDMI.

Conexiones de doble pantalla

Se pueden conectar dos pantallas al mismo tiempo a la Base Unit. Una debe conectarse mediante una conexión HDMI y la otra con una conexión USB-C.

ClickShare admite la funcionalidad táctil si la pantalla táctil está conectada mediante USB-C y esa conexión está configurada como posición “1” en el configurador. Para obtener más información, consulte “Pantalla táctil”.

Siga ambos procedimientos para conectar ambas pantallas.

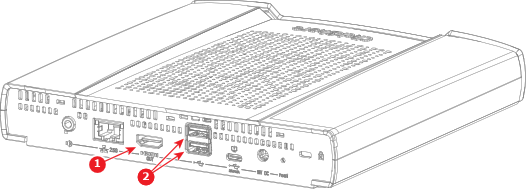

Conexión HDMI

1. Conecte un cable “HDMI” desde el puerto “HDMI out” de la Base Unit al puerto “HDMI in” de la pantalla. (referencia 1).



   Cuando la pantalla esté correctamente configurada, aparecerá en el monitor la pantalla de inicio de configuración ClickShare.

2. ¿La pantalla es táctil? (solo compatible con una configuración de pantalla única)

   • Sí, conecte un cable “USB-A” a uno de los puertos “USB-A” de la Base Unit. (referencia 2, Imagen 5–4)
   • No, se ha realizado la conexión HDMI.

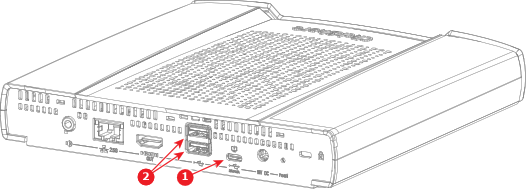

Conexión USB-C

1. Conecte una pantalla al puerto “USB-C” de la parte trasera de la Base Unit con un cable “USB-C” o adaptador de “USB-C a HDMI”. (referencia 1).



   Cuando la pantalla esté correctamente configurada, aparecerá en el monitor la pantalla de inicio de configuración ClickShare.

2. ¿La pantalla es táctil?



   Nota: En el caso de una configuración de doble pantalla, asegúrese de que la pantalla táctil está configurada en la posición “1” en el configurador. Para obtener más información, consulte “Pantalla táctil”.
   • Sí y la funcionalidad táctil es compatible a través de la conexión “USB-C”.
   • Sí y la funcionalidad táctil no es admitida a través de la conexión “USB-C”, conecte un cable “USB-A” al puerto “USB-A” de Base Unit. (referencia 2, Imagen 5–5)
   • No, se ha realizado la conexión USB-C.
