5.3.7 Configuration modulaire

À propos de la configuration modulaire

Si la salle de réunion est équipée d’un contrôleur de salle modulaire, le ClickShare peut être intégré à la configuration modulaire. Autorisez le ClickShare à partager et organiser des conférences afin d’utiliser toutes les fonctionnalités disponibles dans la salle.

Remarque : Il n’est pas possible de coupler de nouveaux Buttons en mode configuration modulaire avec le Base Unit en mode système de salle !
Comment connecter

  1. Effectuez les raccordements à l’arrière du CX-50 Gen2.

    1. Connectez un câble « HDMI » du port « HDMI out » du ClickShare au port « HDMI in » du contrôleur de salle (référence 1).
    2. Connectez un câble « USB » depuis le port « USB-A » ou « USB-C » à l’arrière du ClickShare vers les périphériques externes (référence 2).

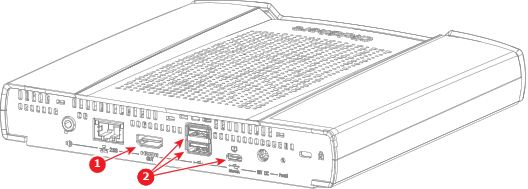

    Image 5–10 Emplacement des connexions de la face arrière
    1
    Connexion pour le contrôleur de la salle
    2
    Options de connexion pour les périphériques

  2. Connectez un câble « USB-A vers USB-C » du port « USB-C » à l’avant du ClickShare au port « USB-A » de l’ordinateur de la salle (référence 3).

    Image 5–11 Emplacement des connexions de la face avant
    1
    Connexion pour le PC de la salle
  3. Activez la salle modulaire dans le configurateur ClickShare. Pour plus d’informations, voir la section “Commutation de périphériques”
