5.3.2 Connexions d’écran

À propos des connexions des écrans

Il existe deux façons de connecter un écran à la Base Unit :

Connexions à deux écrans

Deux écrans peuvent être connectés simultanément à la Base Unit. L’un doit être connecté à l’aide d’une connexion HDMI, l’autre avec une connexion USB-C.

ClickShare prend en charge la fonctionnalité tactile si l’écran tactile est connecté par USB-C et que cette connexion est configurée en position « 1 » dans le configurateur. Pour plus d’informations, voir la section “Écran tactile”.

Suivez les deux procédures pour connecter les deux écrans.

Connexion HDMI

  1. Connectez un câble « HDMI » du port « HDMI out » de la Base Unit au port « HDMI in » de l’écran. (référence 1)

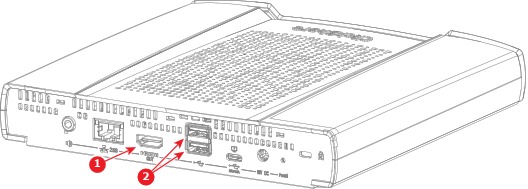

    Image 5–4 Emplacement du connecteur HDMI et du connecteur USB-A pour les écrans tactiles uniquement
    1
    Connexion du câble HDMI
    2
    Options de connexion pour le câble USB-A pour écran tactile

    Lorsque l’écran est correctement configuré, l’écran d’accueil pour la configuration de ClickShare s’affiche sur le moniteur.

  2. L’écran est-il tactile ? (uniquement dans le cas d’une configuration d’écran unique)

    • Oui, connectez un câble « USB-A » à l’un des ports « USB-A » de la Base Unit. (référence 2, Image 5–4)
    • Non, la connexion HDMI a été établie.
Connexion USB-C

  1. Connectez un écran au port « USB-C » à l’arrière de la Base Unit à l’aide d’un câble « USB-C » ou d’un adaptateur « USB-C vers HDMI ». (référence 1)

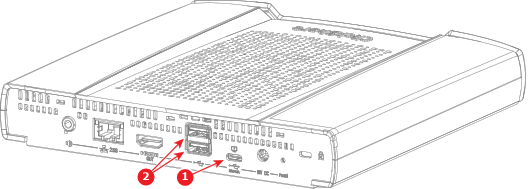

    Image 5–5 Emplacement du connecteur du câble ou de l’adaptateur USB-C et du connecteur USB-A pour les écrans tactiles uniquement.
    1
    Connexion pour le câble USB-C ou l’adaptateur USB-C vers HDMI.
    2
    Options de connexion pour le câble USB-A pour écran tactile

    Lorsque l’écran est correctement configuré, l’écran d’accueil pour la configuration de ClickShare s’affiche sur le moniteur.

  2. L’écran est-il tactile ?

    Remarque : Dans le cas d’une configuration à deux écrans, assurez-vous que l’écran tactile est configuré en position « 1 » dans le configurateur. Pour plus d’informations, voir la section “Écran tactile”.
    • Oui et la fonctionnalité tactile est prise en charge via la connexion « USB-C ».
    • Oui et la fonctionnalité tactile n’est pas prise en charge via la connexion « USB-C », connectez un câble « USB-A » au port « USB-A » de la Base Unit. (référence 2, Image 5–5)
    • Non, la connexion USB-C a été établie.
