2.1 La Base Unit

À propos de la Base Unit

Le CX-50 Gen2 est la Base Unit de l’installation ClickShare. Il est chargé d’activer les fonctionnalités de ClickShare et de gérer ou commander les dispositifs connectés.

Remarque : Le CX-50 Gen2 n’est compatible qu’avec des Buttons de 4e génération. Pour plus d’informations sur le Button, reportez-vous à la section “Le ClickShare Button”.
Pays et périphériques

Le Base Unit et les périphériques sont régionalisés. Une liste mise à jour des pays certifiés et des périphériques applicables est disponible sur la page d’assistance produit. Pour plus d’informations, reportez-vous à la section https://www.barco.com/en/support.

Remarque : La Base Unit est verrouillée géographiquement et ne peut pas être utilisée en dehors de sa région d’origine.
Composants

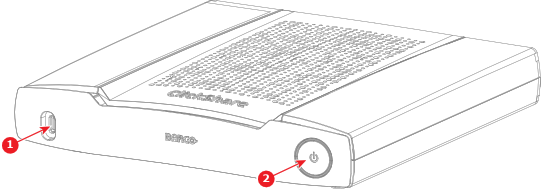

Vue de face :

Image 2–1
1
Port USB-C™ en façade
2
Bouton d’alimentation

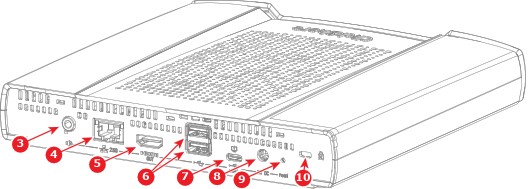

Vue arrière :

Image 2–2
3
Port de sortie audio
4
Port LAN
5
Port de sortie HDMI™
6
Ports USB-A
7
Port USB-C™ arrière
8
Port de l’adaptateur secteur
9
Bouton Réinitialiser
10
Verrou Kensington™
Anneau LED

Il y a une LED derrière le bouton Veille de la Base Unit. La couleur et l’animation de la LED indiquent l’état actuel de la Base Unit et de ses périphériques. Pour plus d’informations sur les états possibles, consultez le tableau suivant :

État de la LEDSignification
Blanc statique

Inactif

Couplage réalisé

Blanc clignotant

Démarrage

Couplage en cours

Maj du logiciel

Clignotement blancVeille ECO
Rouge statiquePartage
Rouge clignotant

Erreur

Redémarrage en cours

DésactivéSommeil profond
