5.3.7 Configurazione modulare

Informazioni sulla configurazione modulare

Se la sala riunioni è dotata di un controller di sala modulare, è possibile integrare ClickShare con la configurazione modulare, consentendo a ClickShare di condividere e fare conferenze per sfruttare tutte le funzionalità della sala.

Nota: Non è possibile associare nuovi Button in modalità Configurazione modulare con la Base Unit in modalità Sistema della sala!
Modalità di collegamento

  1. Eseguire i collegamenti sul retro di CX-50 Gen2.

    1. Collegare un cavo “HDMI” dalla porta “HDMI out” di ClickShare alla porta “HDMI in” del controller della sala (riferimento 1).
    2. Collegare un cavo “USB” dalla porta “USB-A” o “USB-C” sul lato posteriore di ClickShare alle periferiche esterne (riferimento 2).

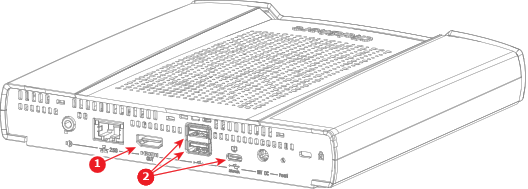

    Immagine 5–10 Posizioni dei collegamenti sul lato posteriore
    1
    Collegamento per il controller della sala
    2
    Opzioni di collegamento per le periferiche

  2. Collegare un cavo “Da USB-A a USB-C” dalla porta “USB-C” sul lato anteriore di ClickShare alla porta “USB-A” del PC della sala (riferimento 3).

    Immagine 5–11 Posizioni dei collegamenti sul lato anteriore
    1
    Collegamento per il PC della sala
  3. Abilitare la sala modulare nel configuratore di ClickShare. Per maggiori informazioni, vedere “Cambio di periferica”.
