5.3.2 Collegamenti del display

Collegamenti del display

Esistono due modi per collegare un display alla Base Unit:

Due display collegati

Alla Base Unit possono essere collegati due display contemporaneamente. Uno deve essere collegato tramite connessione HDMI, l’altro con una connessione USB-C.

ClickShare supporta la funzionalità touch se il display touch è collegato tramite USB-C e tale connessione è configurata come posizione “1” nel configuratore. Per maggiori informazioni, consultare “Touchscreen”.

Seguire entrambe le procedure per collegare i due display.

Connessione HDMI

  1. Collegare un cavo “HDMI” dalla porta “HDMI out” della Base Unit alla porta “HDMI in” del display (riferimento 1).

    Immagine 5–4 Posizione del connettore HDMI e del connettore USB-A solo per i touchscreen
    1
    Collegamento del cavo HDMI
    2
    Opzioni di collegamento per il cavo USB-A del touchscreen

    Se il display è stato configurato correttamente, sul monitor viene visualizzata la schermata iniziale di impostazione ClickShare.

  2. Il display è un touchscreen? (Supportato solo in una configurazione a schermo singolo)

    • Se sì, collegare un cavo “USB-A” a una delle porte “USB-A” della Base Unit (riferimento 2, Immagine 5–4).
    • No, il collegamento HDMI è stato effettuato.
Connessione USB-C

  1. Collegare un display alla porta “USB-C” sul retro della Base Unit con un cavo “USB-C” o un adattatore “da USB-C a HDMI” (riferimento 1).

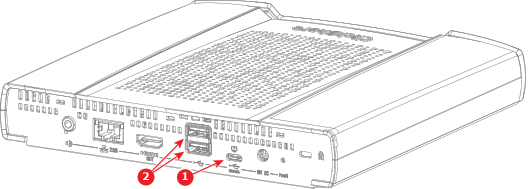

    Immagine 5–5 Posizione del connettore del cavo o dell’adattatore USB-C e del connettore USB-A solo per i touchscreen
    1
    Collegamento del cavo USB-C o dell’adattatore da USB-C a HDMI
    2
    Opzioni di collegamento per il cavo USB-A del touchscreen

    Se il display è stato configurato correttamente, sul monitor viene visualizzata la schermata iniziale di impostazione ClickShare.

  2. Il display è un touchscreen?

    Nota: In caso di configurazione a doppio schermo, assicurarsi che il display touch sia configurato come posizione “1” nel configuratore. Per maggiori informazioni, consultare “Touchscreen”.
    • Se sì, la funzionalità touch è supportata tramite connessione “USB-C”.
    • Se sì e la funzionalità touch non è supportata tramite connessione “USB-C”, collegare un cavo “USB-A” alla porta “USB-A” della Base Unit (riferimento 2, Immagine 5–5).
    • No, il collegamento USB-C è stato effettuato.
