5.3.7 モジュール設定

モジュラーセットアップについて

会議室にモジュラールームコントローラが装備されている場合、ClickShare は、モジュラー設定と統合できます。利用可能なルーム機能を ClickShare がすべて利用できるようにします。

注: モジュール設定モードでは、ルーム システム モードの Base Unit と新しい Button をペアリングできません！
接続方法

  1. CX-50 Gen2 の背面で接続を行います。

    1. ClickShare の「HDMI out」ポートからルーム コントローラの「HDMI in」ポートに「HDMI」ケーブルを接続します（事例 1）。
    2. ClickShare の背面にある「USB-A」または「USB-C」ポートから「USB」ケーブルを外部周辺機器に接続します（事例 2）。

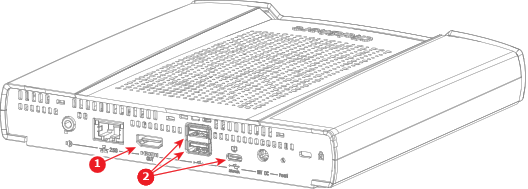

    画像 5–10 背面側の接続場所
    1
    ルームコントローラの接続
    2
    周辺機器の接続オプション

  2. ClickShare の前面にある「USB-C」ポートから「USB-AからUSB-C」ケーブルをルーム PC の「USB-A」に接続します（事例 3）。

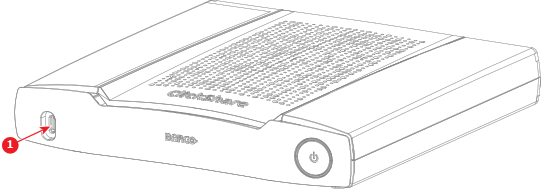

    画像 5–11 前面側の接続場所
    1
    ルー ムPC への接続
  3. ClickShare コンフィギュレーターでモジュラールームを有効化します。詳しくは、周辺機器の切り替え を参照してください。
