5.3.7 모듈식 설정

모듈식 설정 정보

회의실에 모듈식 룸 컨트롤러가 장착되어 있는 경우 모듈식 설정과 ClickShare를 통합할 수 있습니다. ClickShare 공유 및 회의를 통해 사용 가능한 모든 회의실 기능을 사용할 수 있습니다.

참고: 모듈식 설정 Base Unit 모드에서는 실내 시스템 모드로 새 Button 제품을 페어링할 수 없습니다!
연결 방법

  1. CX-50 Gen2의 뒷면에서 연결합니다.

    1. ClickShare의 "HDMI 출력" 포트에서 회의실 컨트롤러의 "HDMI 입력" 포트에 "HDMI" 케이블을 연결합니다(참조 1).
    2. ClickShare 뒷면에 있는 "USB-A" 또는 "USB-C" 포트에서 "USB" 케이블을 외부 주변 장치에 연결합니다(참조 2).

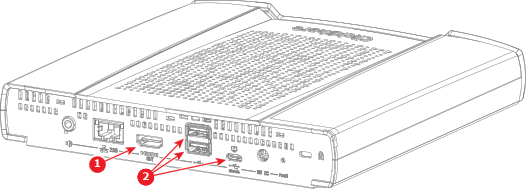

    이미지 5–10 뒷면 연결부의 위치
    1
    룸 컨트롤러 연결
    2
    주변 장치의 연결 옵션

  2. ClickShare 전면에 있는 "USB-C" 포트에서 회의실 PC의 "USB-A"로 "USB-A-USB-C" 케이블을 연결합니다(참조 3).

    이미지 5–11 전면 연결부의 위치
    1
    룸 PC의 연결
  3. ClickShare 구성기에서 모듈식 룸을 사용합니다. 자세한 정보는 “주변기기 전환”의 내용을 참조하십시오.
