5.3.7 Configuração modular

Acerca da configuração modular

Se a sala de reuniões estiver equipada com um controlador de sala modular, o ClickShare pode ser integrado na configuração modular. Isto permite que a partilha e conferência do ClickShare tirem partido de todas as funcionalidades disponíveis na sala.

Nota: Não é possível emparelhar novos Buttons no modo de configuração modular com a Base Unit em modo de sistema de sala!
Como ligar

  1. Faça as ligações na parte traseira do CX-50 Gen2.

    1. Ligue um cabo “HDMI” da porta “HDMI out” do ClickShare à porta “HDMI in” do controlador de sala (referência 1).
    2. Ligue um cabo “USB” da porta “USB-A” ou “USB-C” na parte traseira do ClickShare aos periféricos externos (referência 2).

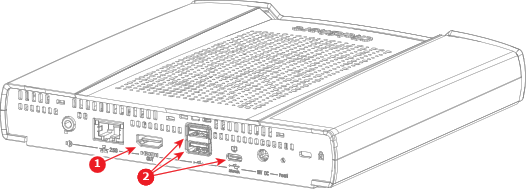

    Imagem 5–10 Local das ligações traseiras
    1
    Ligação para o controlador da sala
    2
    Opções de ligação para os periféricos

  2. Ligue um cabo “USB-A para USB-C” da porta “USB-C” na parte frontal do ClickShare à porta “USB-A” do PC da sala (referência 3).

    Imagem 5–11 Local das ligações frontais
    1
    Ligação para o PC da sala
  3. Ative a sala modular no configurador do ClickShare. Para obter mais informação, consulte “Comutação de periféricos”
