Sobre as ligações do ecrã

Há duas maneiras de ligar um ecrã à Base Unit:

• HDMI

• USB-C

  • Utilizar um cabo USB-C.
  • Utilizar um adaptador de USB-C para HDMI.

Ligações de dois monitores

É possível ter dois monitores ligados à Base Unit ao mesmo tempo. Um tem de ser ligado utilizando uma ligação HDMI e o outro com uma ligação USB-C.

O ClickShare suporta a funcionalidade tátil se o monitor tátil estiver ligado através de USB-C e se essa ligação estiver configurada como posição “1” no configurador. Para obter mais informação, consulte “Ecrã tátil”.

Siga ambos os procedimentos para ligar ambos os monitores.

Ligação HDMI

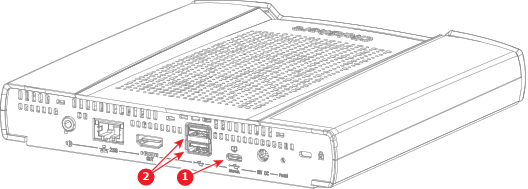

1. Ligue um cabo “HDMI” da porta “HDMI out” da Base Unit à porta “HDMI in” do ecrã. (referência 1)



   Quando o ecrã estiver configurado corretamente, o ecrã inicial de configuração do ClickShare será exibido no monitor.

2. O ecrã é tátil? (suportado apenas numa configuração de monitor único)

   • Sim, ligue um cabo “USB-A” a uma das portas “USB-A” da Base Unit. (referência 2, Imagem 5–4)
   • Não, foi efetuada a ligação HDMI.

Ligação USB-C

1. Ligue um monitor à porta “USB-C” na parte traseira da Base Unit com um cabo “USB-C” ou um adaptador de “USB-C para HDMI”. (referência 1)



   Quando o ecrã estiver configurado corretamente, o ecrã inicial de configuração do ClickShare será exibido no monitor.

2. O ecrã é tátil?



   Nota: No caso de uma configuração de dois monitores, certifique-se de que o monitor tátil está configurado na posição “1” no configurador. Para obter mais informação, consulte “Ecrã tátil”.
   • Sim e a funcionalidade tátil é suportada através da ligação “USB-C”.
   • Sim e a funcionalidade tátil é não suportada através da ligação “USB-C”, ligue um cabo “USB-A” à porta “USB-A” da Base Unit. (referência 2, Imagem 5–5)
   • Não, foi efetuada a ligação USB-C.
