5.3.7 Configuração modular

Sobre a configuração modular

Se a sala de reuniões estiver equipada com um controlador de sala modular, será possível integrar a configuração modular no ClickShare. Permita o compartilhamento e a funcionalidade de conferência do ClickShare, de modo a usar todos os recursos disponíveis da sala.

Observação: Não é possível emparelhar novos Buttons no modo de configuração modular com o Base Unit no modo de sistema de sala!
Como conectar

  1. Faça as conexões na parte traseira do CX-50 Gen2.

    1. Conecte um cabo “HDMI” da porta “Saída HDMI” do ClickShare à porta “Entrada HDMI” do controlador de sala (referência 1).
    2. Conecte um cabo “USB” da porta “USB-A” ou “USB-C” na parte traseira do ClickShare aos periféricos externos (referência 2).

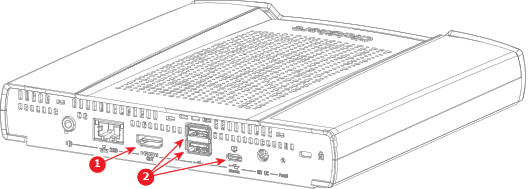

    Imagem 5–10 Localizações das conexões traseiras
    1
    Conexão do controlador de sala
    2
    Opções de conexão dos periféricos

  2. Conecte um cabo “USB-A para USB-C” da porta “USB-C” na parte frontal do ClickShare à porta “USB-A” do PC local (referência 3).

    Imagem 5–11 Localizações das conexões frontais
    1
    Conexão para o PC local
  3. Habilite a sala modular no configurador do ClickShare. Para obter mais informações, consulte “Comutação periférica”
